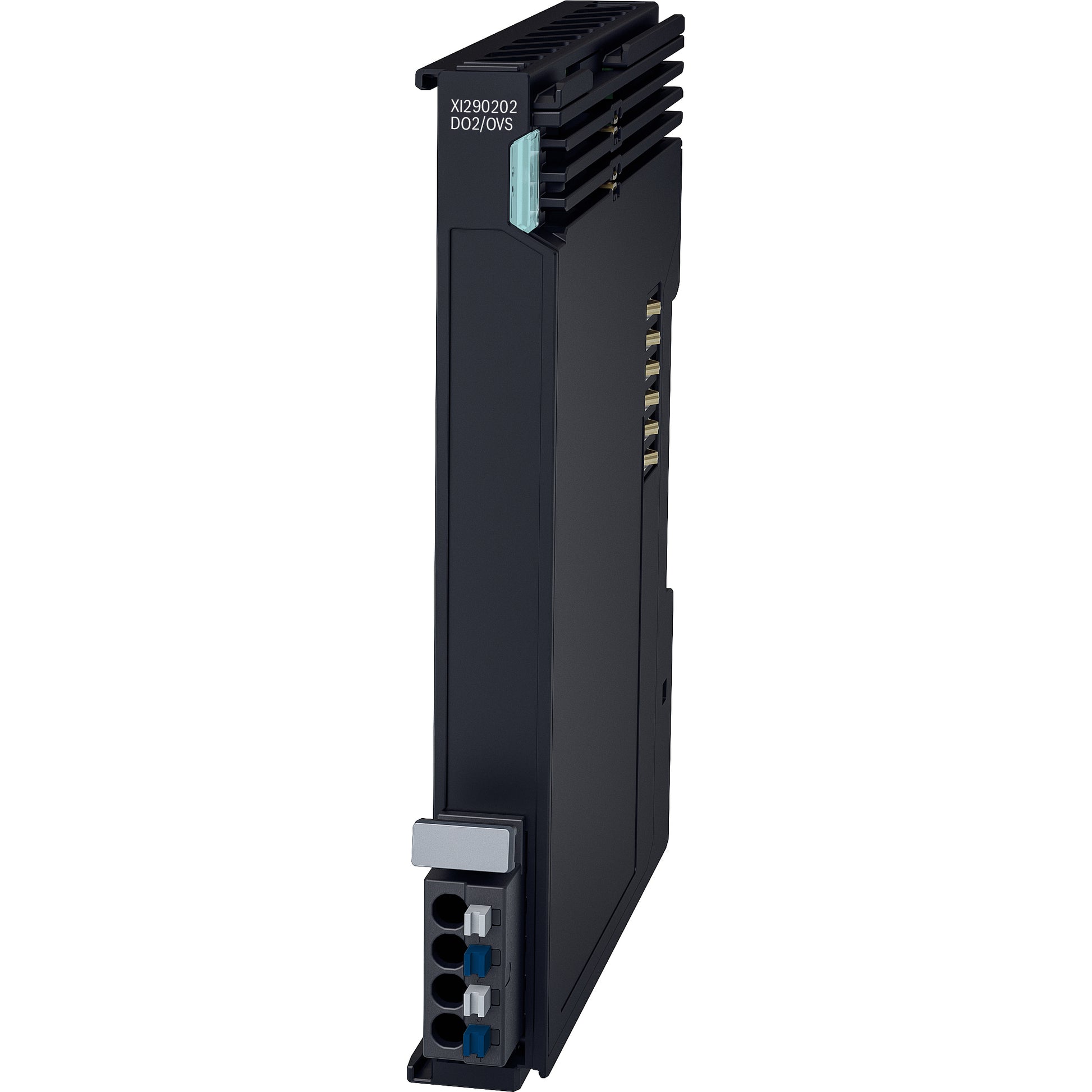

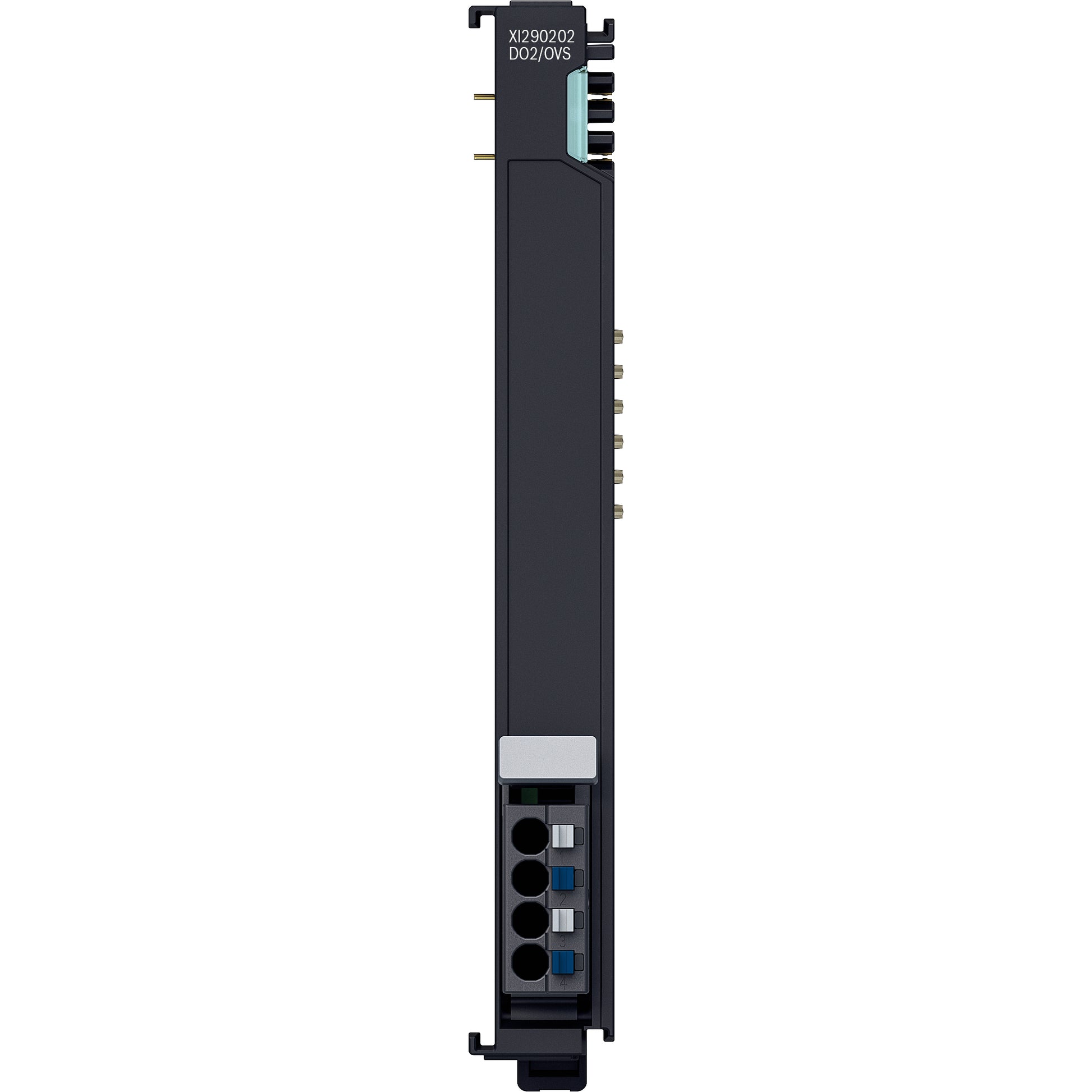

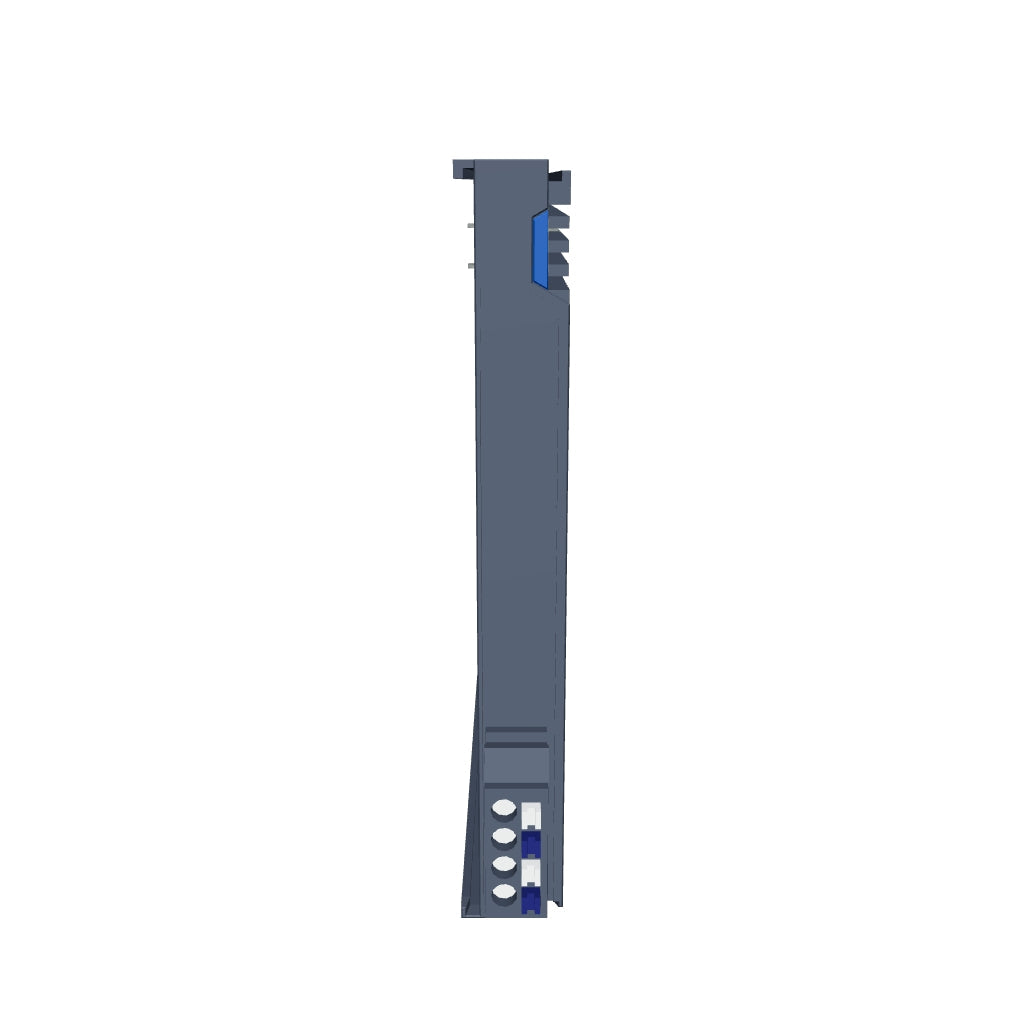

Module de sortie numérique XI290202 ctrlX E/S 2 canaux (24 V CC, 0,5 A, 2 fils, suréchantillonnage) - R911421647
Module de sortie numérique XI290202 ctrlX E/S 2 canaux (24 V CC, 0,5 A, 2 fils, suréchantillonnage) - R911421647
Impossible de charger la disponibilité du service de retrait
Le module de sortie numérique XI290202 permet de générer des signaux de commande binaires 24 V pour une station d'E/S ctrlX. Ce module dispose de deux canaux et d'une interface à deux fils. La sortie push-pull protégée contre les courts-circuits commute activement entre 24 V et 0 V et présente un faible temps de latence. La sortie du signal est synchrone en courant continu. L'état du signal est indiqué par la LED du canal sur le connecteur périphérique détachable. Les sorties sont générées par un diviseur de temps de cycle de bus ajustable (facteur de suréchantillonnage n). Le module reçoit n bits de données de processus à chaque cycle de bus, qui sont émis séquentiellement à une fréquence égale à la durée du cycle de bus divisée par le facteur de suréchantillonnage n. La largeur minimale d'incrément de sortie est de 2 µs. Les données de sortie sont synchronisées avec les autres périphériques EtherCAT via une horloge distribuée pour une haute précision. Les sorties numériques sont alimentées par l'alimentation 24 V de l'UP.
L'alimentation logique et périphérique ainsi que la communication du module basée sur EtherCAT sont acheminées à travers le module.
Les fichiers ESI correspondants sont disponibles pour intégration dans le système de niveau supérieur.
Données techniques
Données techniques
Données techniques générales
- Nombre de sorties : 2
- Type de connexion : Terminal à insertion
- Technologie de connexion : technologie à 2 fils
- Taux de suréchantillonnage : 1 (aucun suréchantillonnage), 2, 3, 4, 5, 8, 10, 16, 20, 40, 50, 80, 100, 125, 200, 250, 400, 500, 800, 1000
- Largeur d'impulsion minimale (tON, tOFF) : 2 μs
- Tension de sortie nominale : 24 V CC
- Courant de sortie maximal : 0,5 A par canal ; le contact GND affecté au canal ne doit pas être chargé au-delà du courant de sortie maximal de 0,5 A.
- Courant total des canaux : max. 1 A
- Charge nominale : Résistive, maximum 12 W (48 Ω ; à la tension nominale)
- Charge minimale : 10 kΩ
- Temps de montée (TRise) : Sans charge : 300 ns sur entrée numérique, Charge résistive : 330 ns à 48 Ω, 500 mA
- Temps de décrochage (TFALL) : Sans charge : 300 ns sur entrée numérique, Charge résistive : 30 ns à 48 Ω, 500 mA
- Énergie d'arrêt inductif : maximum 150 mJ par canal
- Comportement en cas de surcharge : arrêt progressif du canal avec redémarrage automatique
- Résistance au retour de courant : Non résistant au retour de courant, des précautions externes sont nécessaires
- Tension nominale (UL/UP) : 24 V CC (19,2 V à 30 V, tolérance et ondulation comprises) TBTS/TBTS (Très basse tension de sécurité)
- Consommation de courant UL : 40 mA
- Consommation de courant UP : 18 mA + charge
- Consommation thermique maximale du module, sans charge externe : 1,5 W
- Largeur des données de sortie dans l'image de traitement : 1 à 250 octets (en fonction du facteur de suréchantillonnage)
- Largeur des données d'entrée dans l'image de traitement : 6 octets
- Configuration : Aucune adresse ni paramètre de configuration
nécessaire - Dimensions : 12 mm × 105 mm × 99 mm (largeur × hauteur × profondeur)
- Poids : 90 g (module avec connecteur)
- Isolation potentielle : 1 200 V CC jusqu’à la norme UL, 707 V CC jusqu’à la norme UL/FE ; testée pendant 60 s pour chaque condition (non évaluée par UL)
- Résistance aux interférences électromagnétiques : conforme aux normes EN 61000-6-2 et EN 61000-6-4
- Position d'installation : Verticale, sur un rail de support horizontal
- Marquages et homologations : CE, UKCA, UL
