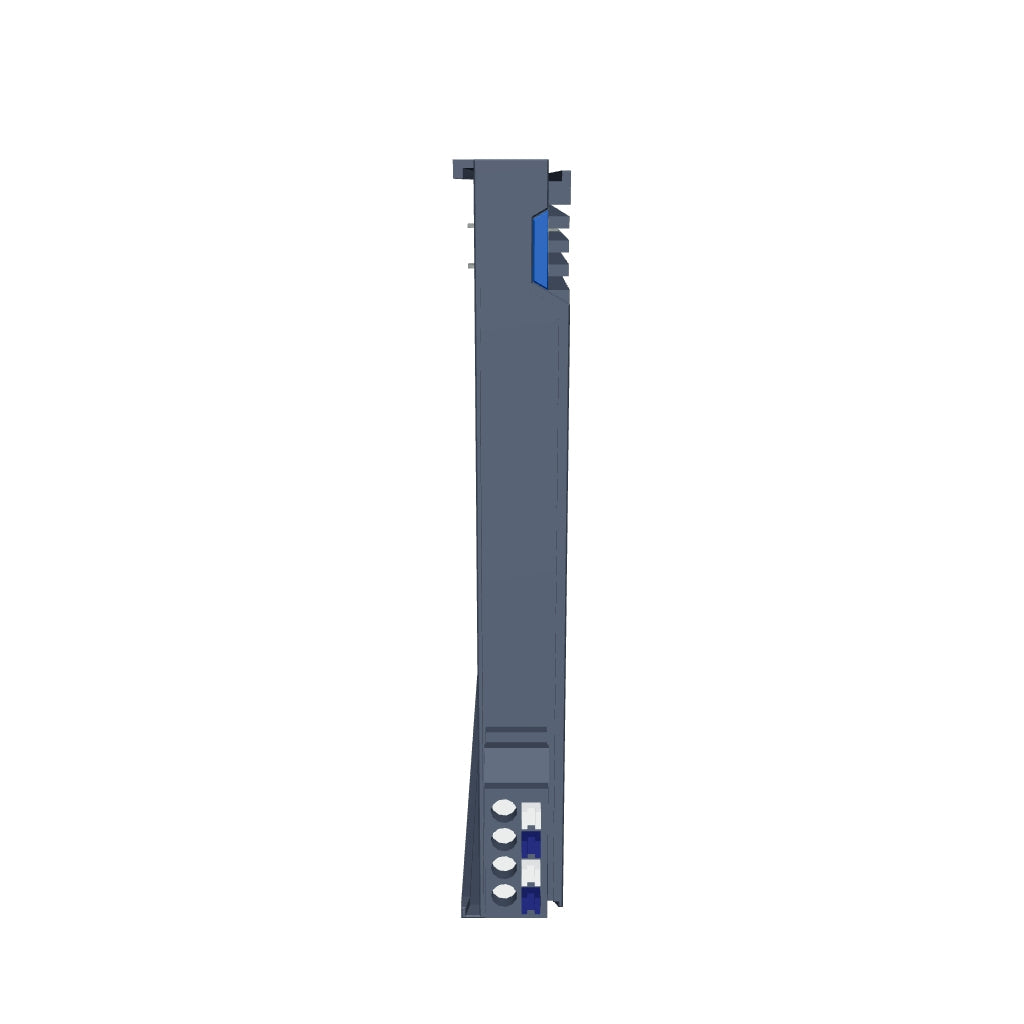

Module de sortie numérique XI250204 ctrlX E/S 4 canaux (24 V CC, 0,5 A, 2 fils, haute vitesse, synchronisation CC) - R911421645
Module de sortie numérique XI250204 ctrlX E/S 4 canaux (24 V CC, 0,5 A, 2 fils, haute vitesse, synchronisation CC) - R911421645
Impossible de charger la disponibilité du service de retrait
Le module de sortie numérique XI250204 permet de générer des signaux de commande binaires 24 V pour une station d'E/S ctrlX. Le bornier comporte quatre voies et utilise une connexion à deux fils. La sortie push-pull protégée contre les courts-circuits commute activement entre 24 V et 0 V et présente un faible temps de réponse. La sortie du signal est synchrone en courant continu. L'état du signal est indiqué par la LED de voie située sur le connecteur périphérique amovible. Les sorties numériques sont alimentées par l'alimentation 24 V provenant du boîtier de fusibles.
L'alimentation logique et périphérique ainsi que la communication du module basée sur EtherCAT sont acheminées à travers le module.
Les fichiers ESI correspondants sont disponibles pour intégration dans le système de niveau supérieur.
Données techniques
Données techniques
Données techniques générales
- Nombre de sorties : 4
- Type de connexion : Terminal à insertion
- Technologie de connexion : technologie à 2 fils
- Courant de sortie maximal : 0,5 A par canal ; le contact GND affecté au canal ne doit pas être chargé au-delà du courant de sortie maximal de 0,5 A.
- Courant total des canaux : max. 2 A
- Charge nominale : Résistive, maximum 12 W (48 Ω ; à la tension nominale)
- Charge minimale : 10 kΩ
- Temps de montée (TRise) : Sans charge : 300 ns à 20 kΩ, Charge résistive : 330 µs à 48 Ω, 500 mA
- Temps de décrochage (TFALL) : Sans charge : 276 ns à 20 kΩ, Charge résistive : 30 ns à 48 Ω, 500 mA
- Énergie d'arrêt inductif : maximum 150 mJ par canal
- Comportement en cas de surcharge : arrêt granulaire par canal avec limitation de la pente du front et automatique
Redémarrage ; protection contre les courts-circuits en mode push-pull - Résistance au retour de courant : Non résistant au retour de courant, des précautions externes sont nécessaires
- Tension nominale (UL/UP) : CC 24 V (19,2 V à 30 V inclus)
Tolérance et ondulation résiduelle) PELV/SELV (Très Basse Tension de Sécurité) - Consommation de courant UL : 35 mA
- Consommation de courant UP : 15 mA + charge
- Consommation électrique maximale du module : 1,45 W
- Largeur de bits dans l'image de traitement : 1 octet (4 bits utilisés)
- Configuration : Aucune adresse ni paramètre de configuration
nécessaire - Dimensions : 12 mm × 105 mm × 99 mm (largeur × hauteur × profondeur)
- Poids : 95 g (module avec connecteur)
- Isolation potentielle : CC 1200 V UP vers UL, CC 707 V UP/UL vers FE, testée pendant 60 s chacune (non évaluée par UL)
- Résistance aux interférences électromagnétiques : conforme aux normes EN 61000-6-2 et EN 61000-6-4
- Position d'installation : Verticale, sur un rail de support horizontal
- Marquages et homologations : CE, UKCA, UL
