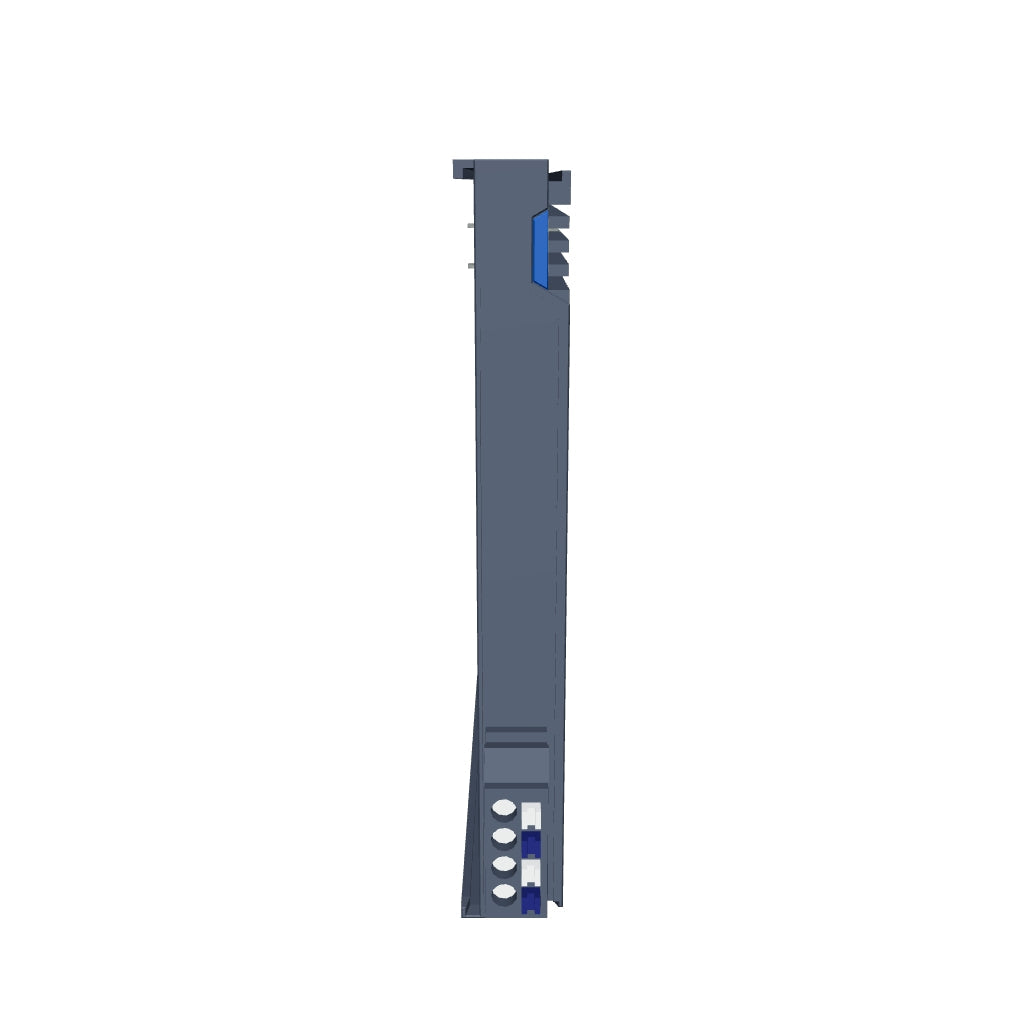

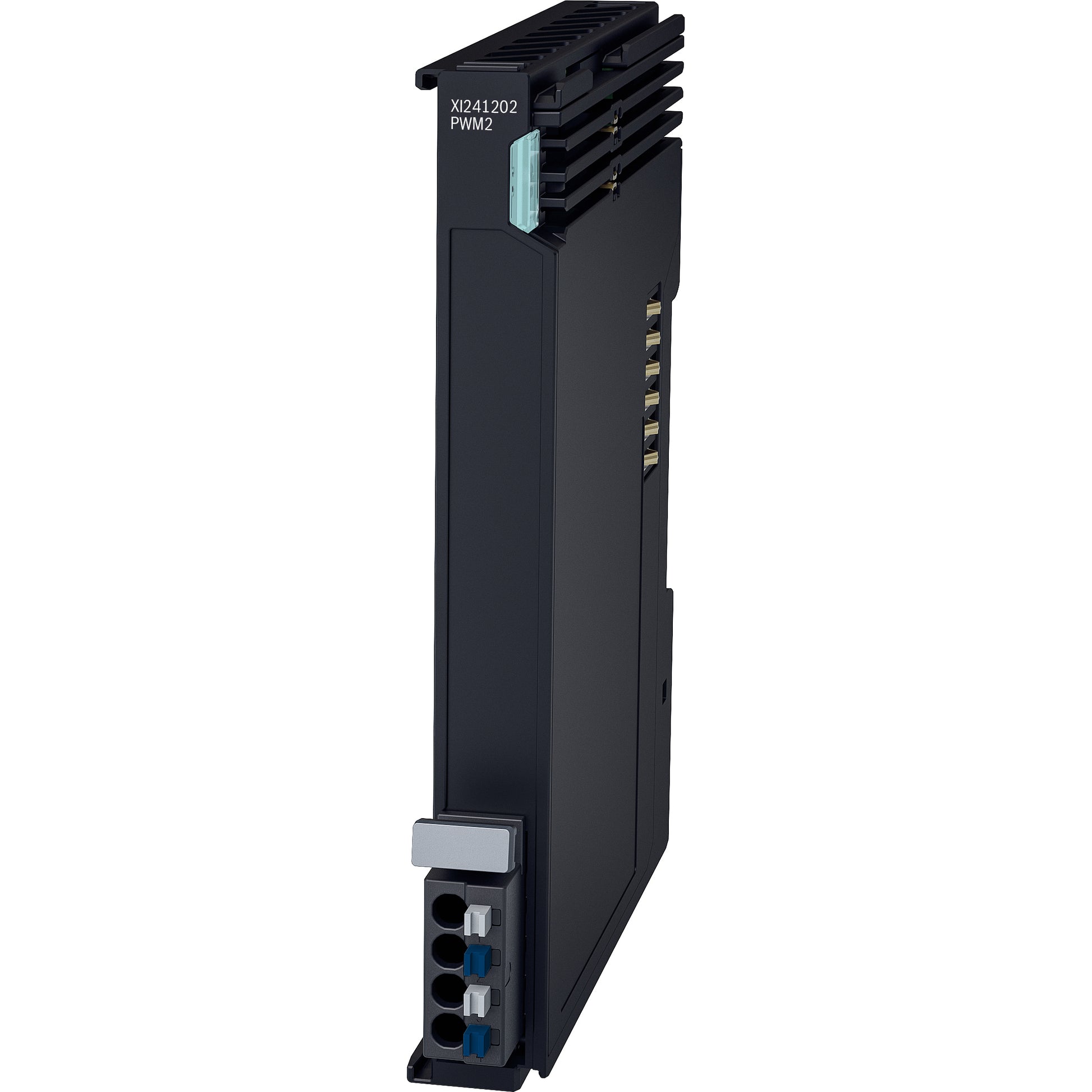

Module de sortie numérique XI241202 ctrlX E/S 2 canaux (24 V CC, 0,5 A, 2 fils, PWM) - R911421644
Module de sortie numérique XI241202 ctrlX E/S 2 canaux (24 V CC, 0,5 A, 2 fils, PWM) - R911421644
Impossible de charger la disponibilité du service de retrait
Le module de sortie numérique XI241202 permet de générer des signaux de commande binaires 24 V à modulation de largeur d'impulsion (PWM) dans une station d'E/S ctrlX. Il dispose de deux canaux et d'une interface à deux fils. L'état du signal est indiqué par la LED du canal sur le connecteur périphérique amovible. La fréquence d'horloge et le rapport impulsion/pause sont définis par le contrôleur de niveau supérieur. Les sorties numériques sont alimentées en 24 V par le bornier UP.
L'alimentation logique et périphérique ainsi que la communication du module basée sur EtherCAT sont acheminées à travers le module.
Les fichiers ESI correspondants sont disponibles pour intégration dans le système de niveau supérieur.
Données techniques
Données techniques
Données techniques générales
- Nombre de sorties : 2
- Type de connexion : Terminal à insertion
- Technologie de connexion : technologie à 2 fils
- Fréquence PWM : 1 Hz à 100 kHz
- Rapport cyclique PWM : 0 à 100 %
- Largeur d'impulsion minimale (tON, tOFF) : 2 μs
- Tension de sortie nominale : 24 V CC
- Courant de sortie maximal : 0,5 A par canal ; le contact GND affecté au canal ne doit pas être chargé au-delà du courant de sortie maximal de 0,5 A.
- Courant total des canaux : max. 1 A
- Charge nominale : Résistive, maximum 12 W (48 Ω ; à la tension nominale)
- Charge minimale : 10 kΩ
- Temps de montée (TRise) : Sans charge : 300 ns sur entrée numérique, Charge résistive : 330 ns à 48 Ω, 500 mA
- Temps de décrochage (TFALL) : Sans charge : 300 ns sur entrée numérique, Charge résistive : 30 ns à 48 Ω, 500 mA
- Énergie d'arrêt inductif : maximum 150 mJ par canal
- Comportement en cas de surcharge : arrêt progressif du canal avec redémarrage automatique
- Résistance au retour de courant : Non résistant au retour de courant, des précautions externes sont nécessaires
- Tension nominale (UL/UP) : 24 V CC (19,2 V à 30 V, tolérance et ondulation comprises) TBTS/TBTS (Très basse tension de sécurité)
- Consommation de courant UL : 35 mA
- Consommation de courant UP : 50 mA + charge
- Consommation électrique maximale du module : 1,8 W
- Largeur des données de sortie dans l'image du processus : 12 octets (configurable)
- Largeur des données d'entrée dans l'image de processus : 6 octets (configurable)
- Configuration : Aucune adresse ni paramètre de configuration requis
- Dimensions : 12 mm × 105 mm × 99 mm (largeur × hauteur × profondeur)
- Poids : 90 g (module avec connecteur)
- Isolation potentielle : 1 200 V CC jusqu’à la norme UL, 707 V CC jusqu’à la norme UL/FE ; testée pendant 60 s pour chaque condition (non évaluée par UL)
- Résistance aux interférences électromagnétiques : conforme aux normes EN 61000-6-2 et EN 61000-6-4
- Position d'installation : Verticale, sur un rail de support horizontal
- Marquages et homologations : CE, UKCA, UL
