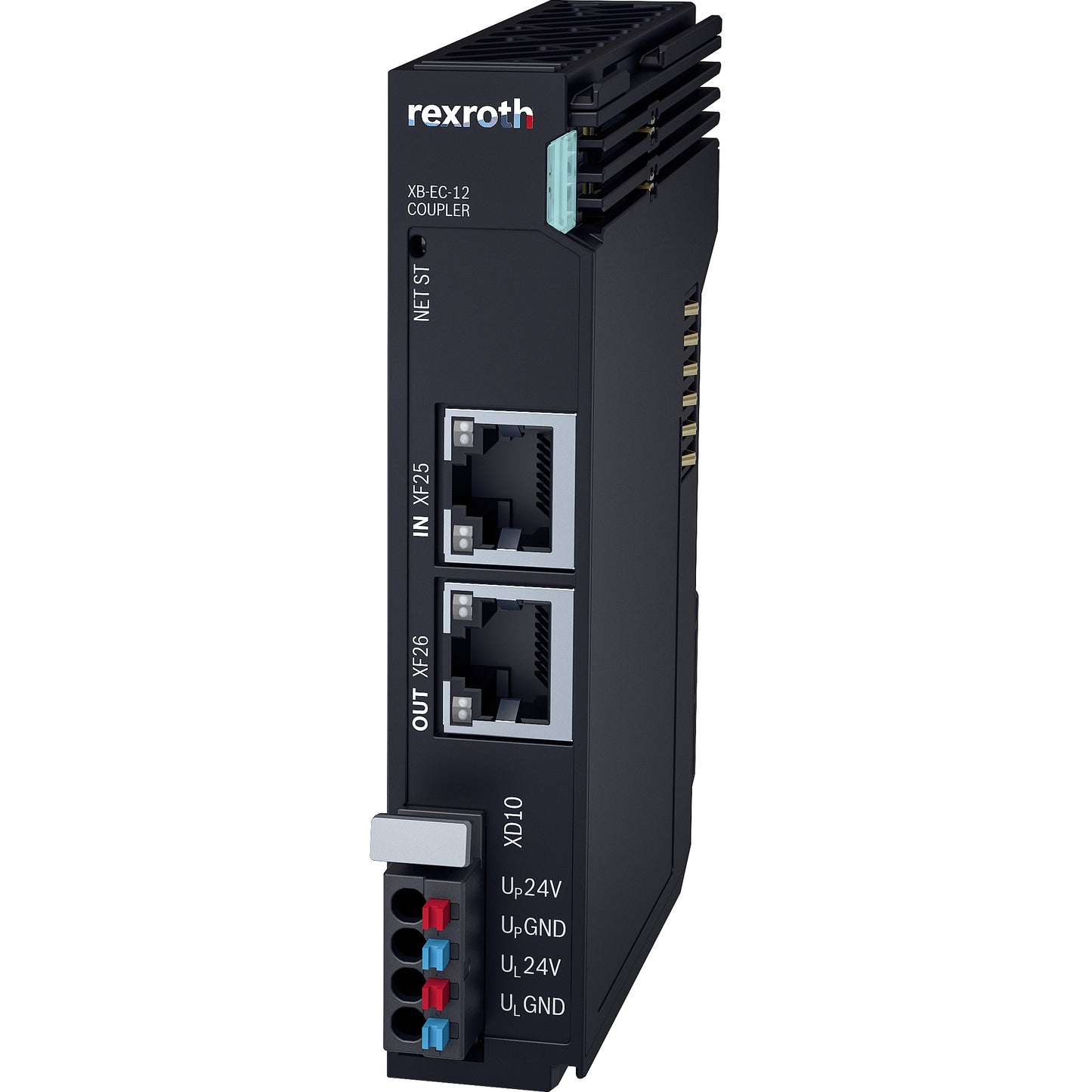

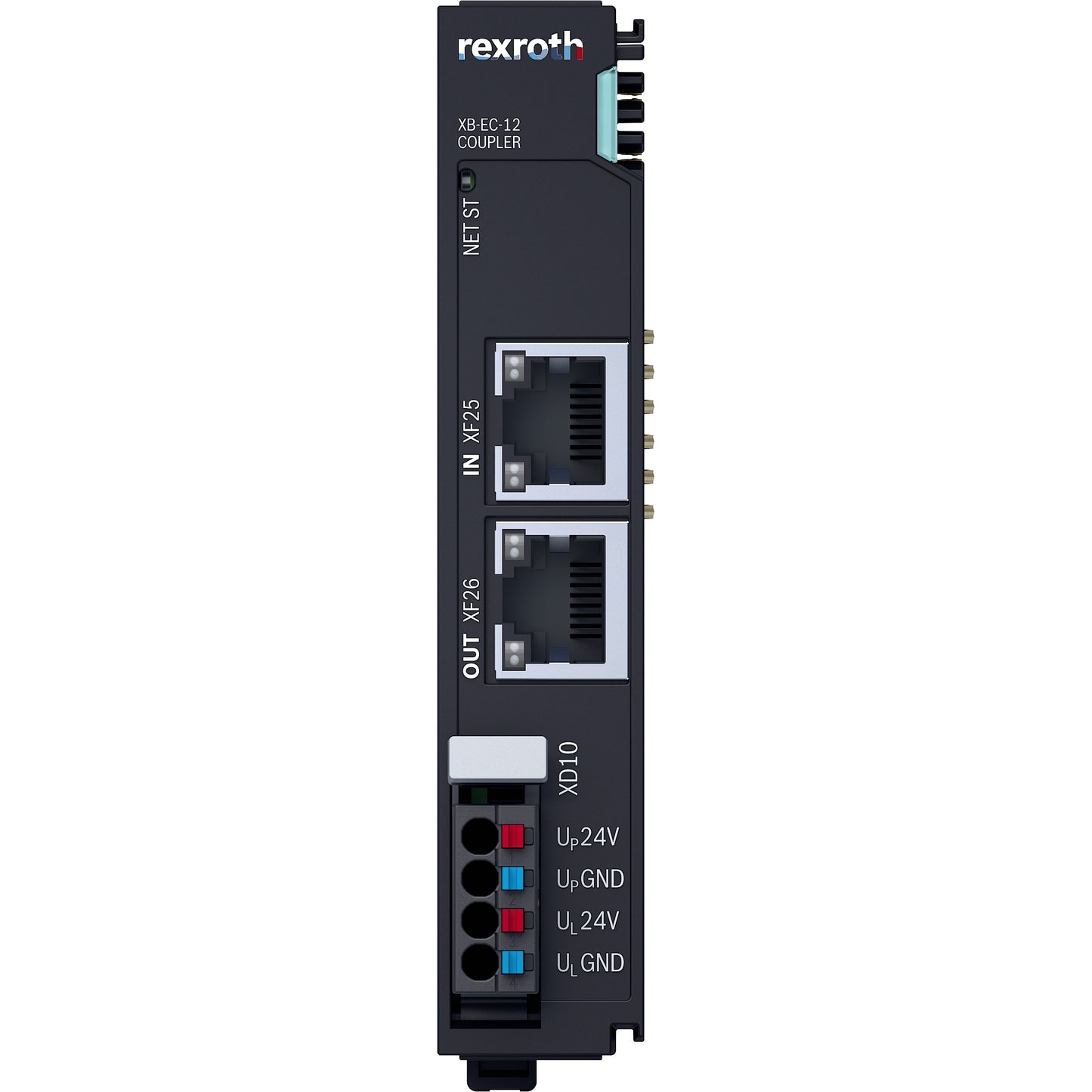

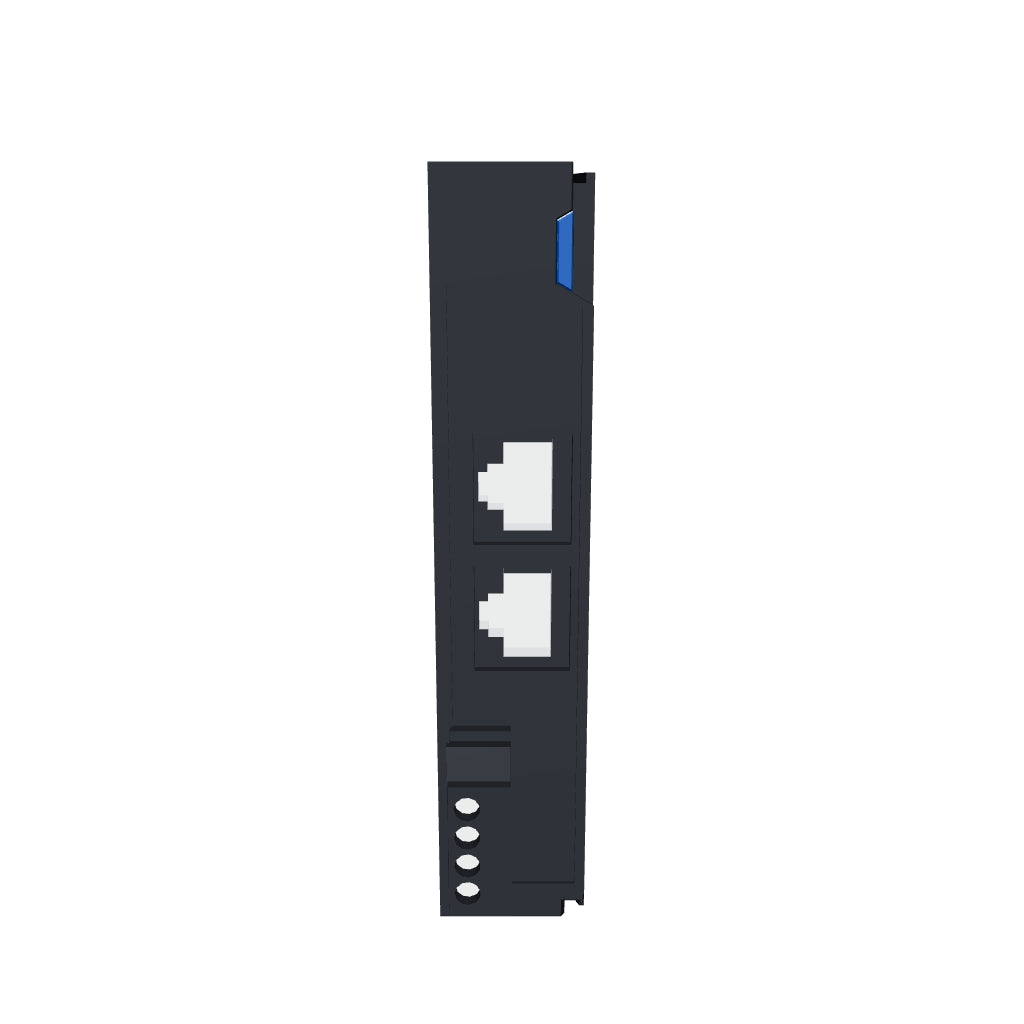

EtherCAT Buskoppler XB-EC-12 ctrlX I/O - R911406090

Allgemeine technische Daten:

• Anschlusstechnik: Push-in-Klemme
• Nennspannung (UL, UP): DC 24 V (19,2 V bis 30 V, inklusive Toleranz und Restwelligkeit) PELV/SELV (Sicherheitskleinspannung)
• Stromaufnahme UL bei Nennspannung 24 V: Max. 60 mA (ohne I/O-Module), max. 3 A (Gesamtsystem mit I/O-Modulen)
• Stromaufnahme UP bei Nennspannung 24 V: Typ. 7 mA (ohne I/O-Module, max. 8 A (Gesamtsystem mit I/O-Modulen)
• Leistungsaufnahme UL bei Nennspannung 24 V: Max. 1,44 W (ohne I/O-Module), max. 72 W (Gesamtsystem mit I/O-Modulen)
• Leistungsaufnahme UP bei Nennspannung 24 V: Typ. 0,17 W (ohne I/O-Module), max. 192 W (Gesamtsystem mit I/O-Modulen)
• Maximale Leistungsaufnahme des Moduls: 2,64 W
• Absicherung (UL): Intern mit einer Schmelzsicherung
• Absicherung (UP): Keine interne Absicherung. Der Schutz vor Überlastung muss vom Betreiber durch eine externe Sicherung bereitgestellt werden.
• Verpolschutz (UL, UP): Vorhanden
• Überspannungsschutz UL und UP: Vorhanden, bei Überspannung können die Sicherungen auslösen.
• Transientenschutz UL und UP: Vorhanden, Suppressordioden, Impulsbelastung bis 1500 W
• Spannungseinbrüche an Stromversorgungsschnittstellen: PS1 <1 ms, Bewertungskriterium A
• Maximale Anzahl Module je Station: 30 ohne Nachspeisung UL
• Breite der Prozessdaten: 10 Byte
• Konfiguration: Keine Adress- oder Konfigurationseinstellung erforderlich
• Abmessungen: 23,3 mm × 105 mm × 99 mm (Breite × Höhe × Tiefe)
• Gewicht: 115 g (Modul inklusive Stecker)
• Potentialtrennung: DC 1211 V DC UP zu UL, DC 707 V DC UP/UL zu FE (nicht durch UL evaluiert)
• EMV-Festigkeit: Gemäß EN 61000-6-2 und EN 61000-6-4
• Einbaulage: Senkrecht, auf einer waagrechten Trag-
  schiene
• Kennzeichnung, Zulassungen: CE, UKCA, UL

Betriebsanleitung
