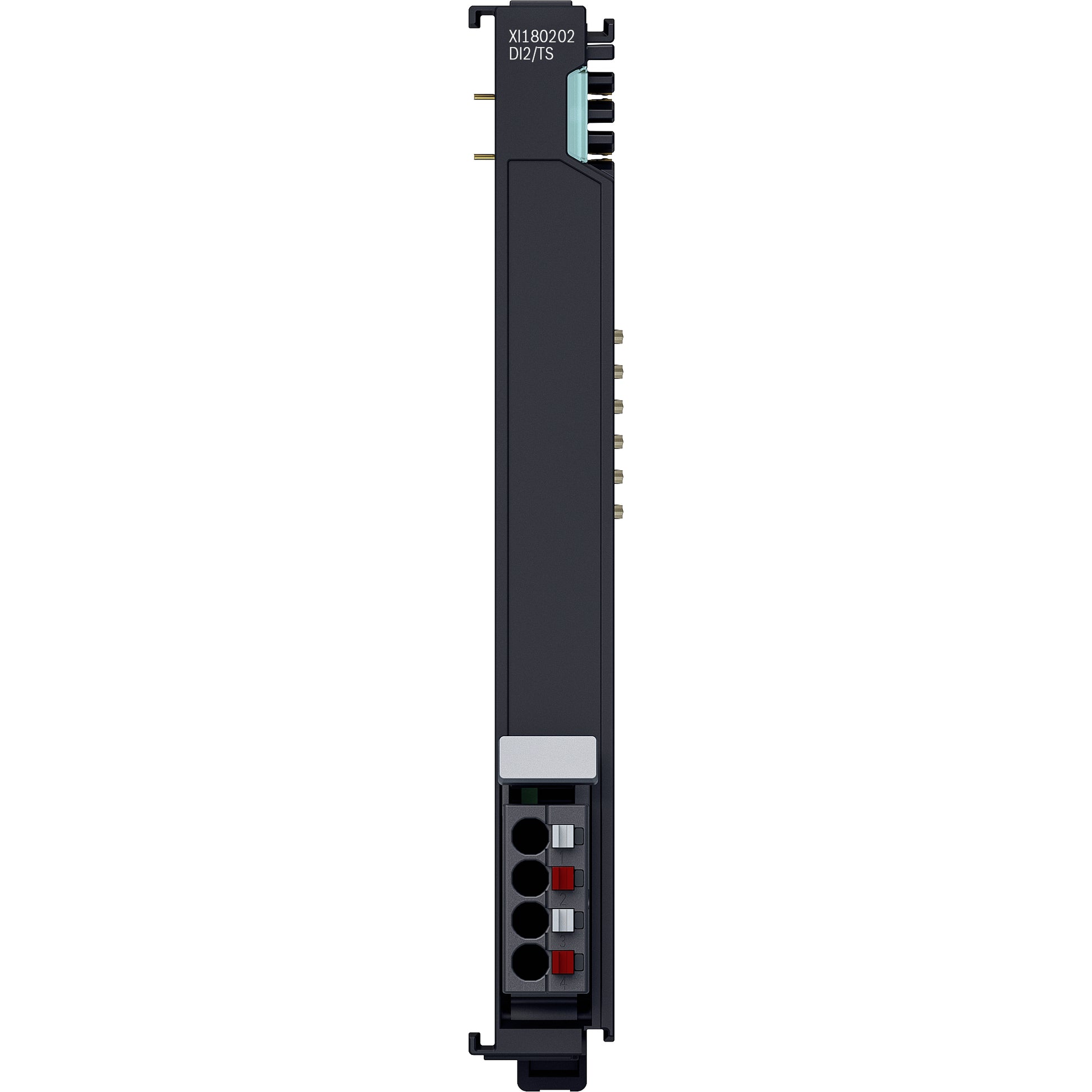

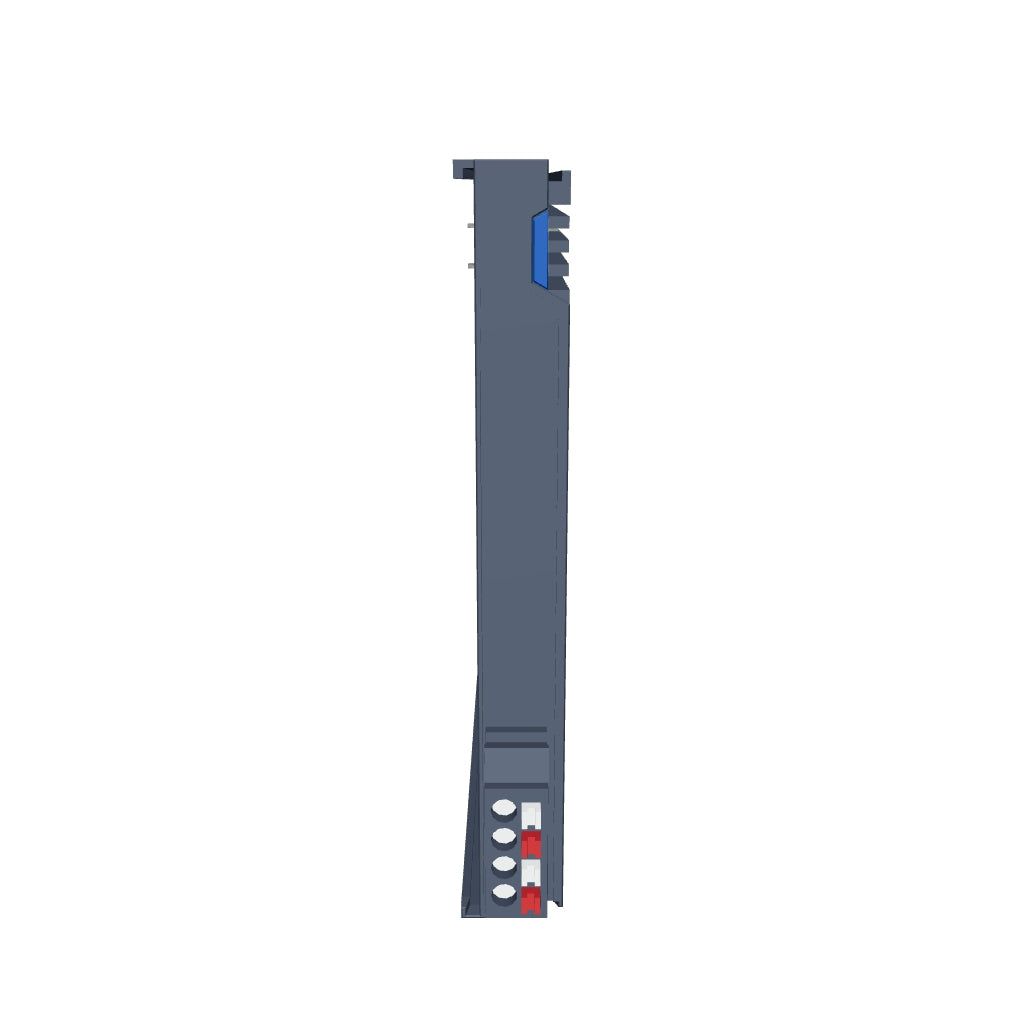

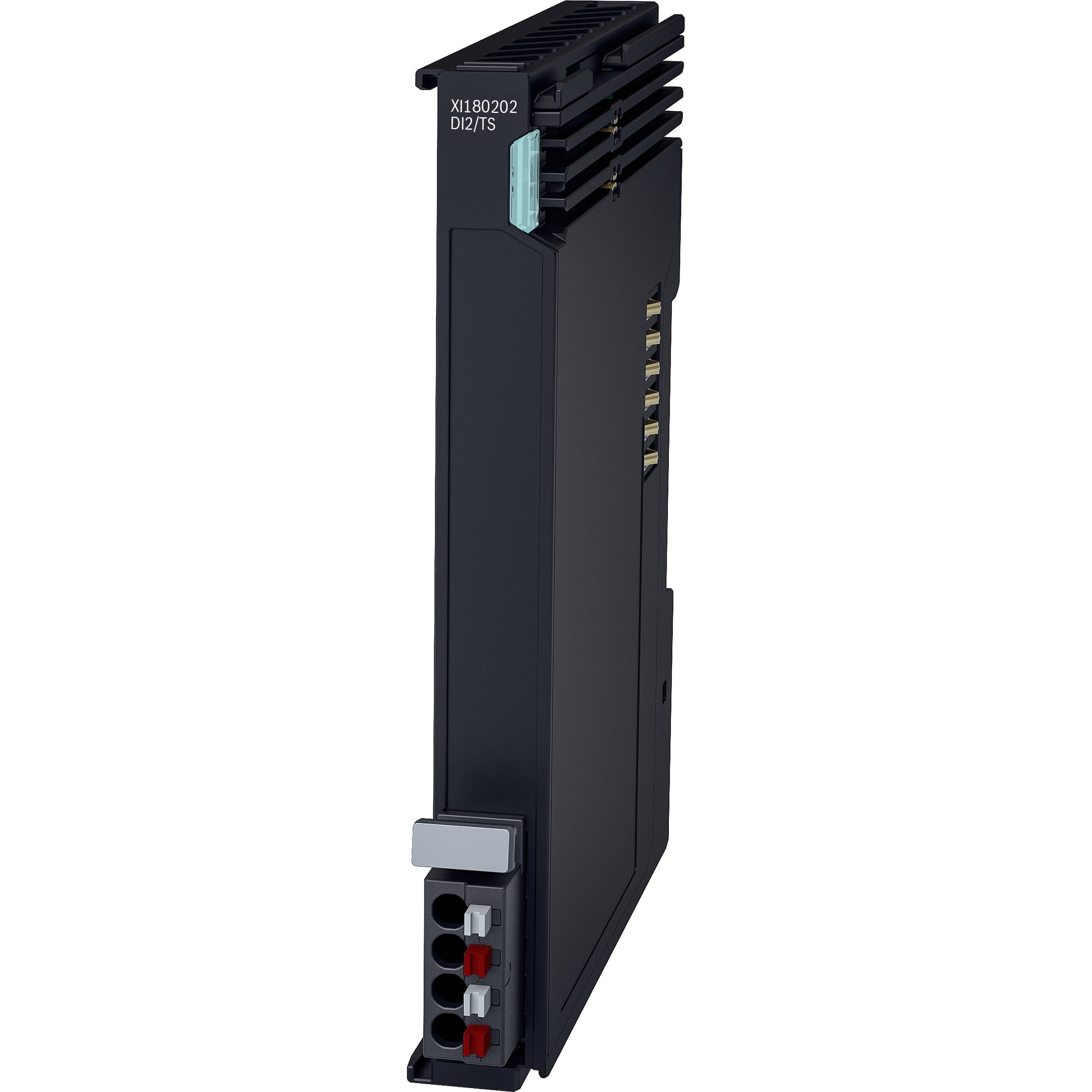

Digitales Eingangsmodul XI180202 ctrlX I/O 2-Kanal (24 VDC, 1 µs Filterzeit, 2-Leiter, Timestamping) - R911421643
Digitales Eingangsmodul XI180202 ctrlX I/O 2-Kanal (24 VDC, 1 µs Filterzeit, 2-Leiter, Timestamping) - R911421643
Verfügbarkeit für Abholungen konnte nicht geladen werden
Das digitale Eingangsmodul XI180202 dient zur Erfassung von binären 24-V-Steuersignalen und deren Zeitstempeln in einer ctrlX I/O-Station. Das Modul ist mit 2 Kanälen in 2-Leitertechnik ausgeführt. Der Signalzustand wird an der Kanal-LED auf dem abnehmbaren Peripheriestecker angezeigt. Die Signale werden mit einem Filter von 1 μs vorverarbeitet und mit einem Zeitstempel versehen, der den Zeitpunkt eines Flankenwechsels angibt. Die Zeitstempel basieren auf der verteilten Systemzeit ("Distributed Clocks", DC).
Die Logik- und Peripherieversorgung sowie die EtherCAT-basierende Modulkommunikation werden durch das Modul weitergeleitet.
Für die Integration in das übergeordnete System stehen die entsprechenden ESI-Dateien zur Verfügung.
Technische Daten
Technische Daten
Allgemeine technische Daten
- Anzahl Eingänge: 2
- Anschlusart: Push-in-Klemme
- Anschlusstechnik: 2-Leitertechnik
- Spezifikation: EN 61131-2, Typ 1/3
- Eingangsfilter: 1 μs
- Signalspannung "0": -3 V bis 5 V
- Signalspannung "1": 11 V bis 30 V
- Eingangsstrom: Typisch 2,4 mA pro Kanal
- Verpolschutz der Eingänge: Verpolsicher bis 30 V
- Genauigkeit der Zeitstempel ohne Eingangsfilterzeit und Genauigkeit der DC-Uhrzeit: 10 ns
- Genauigkeit der DC-Uhrzeit: <1 μs
- Max. Ausgangsstrom pro Klemmpunkt UOUT 24 V: 1 A
- Max. Summenstrom UOUT 24 V: 1 A
- Nennspannung (UL /UP): DC 24 V (19,2 V bis 30 V, inklusive Toleranz und Restwelligkeit) PELV/SELV (Sicherheitskleinspannung)
- Stromaufnahme UL: 30 mA
- Stromaufnahme UP: 20 mA + Last UOUT
- Maximale Leistungsaufnahme des Moduls: 1,35 W
- Datenbreite im Prozessabbild: 34 Byte
- Konfiguration: Keine Adress- oder Konfigurationseinstellung erforderlich
- Abmessungen: 12 mm × 105 mm × 99 mm (Breite × Höhe × Tiefe)
- Gewicht: 85 g (Modul inklusive Stecker)
- Potentialtrennung: DC 1200 V UP zu UL, DC 707 V UP/UL zu FE, getestet für je 60 s (nicht durch UL evaluiert)
- EMV-Festigkeit: Gemäß EN 61000-6-2 und EN 61000-6-4
- Einbaulage: Senkrecht, auf einer waagrechten Tragschiene
- Kennzeichnung, Zulassungen: CE, UKCA, UL
