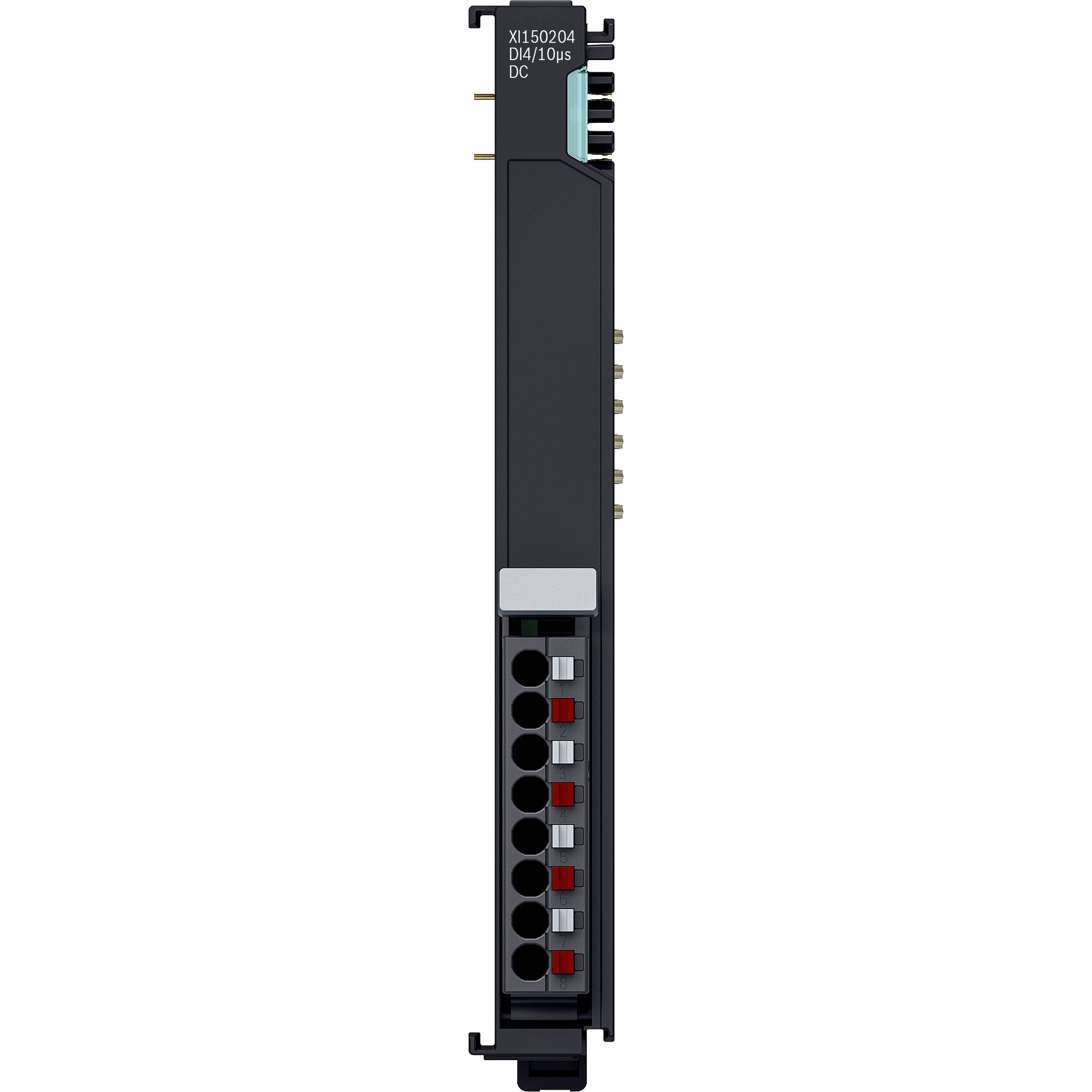

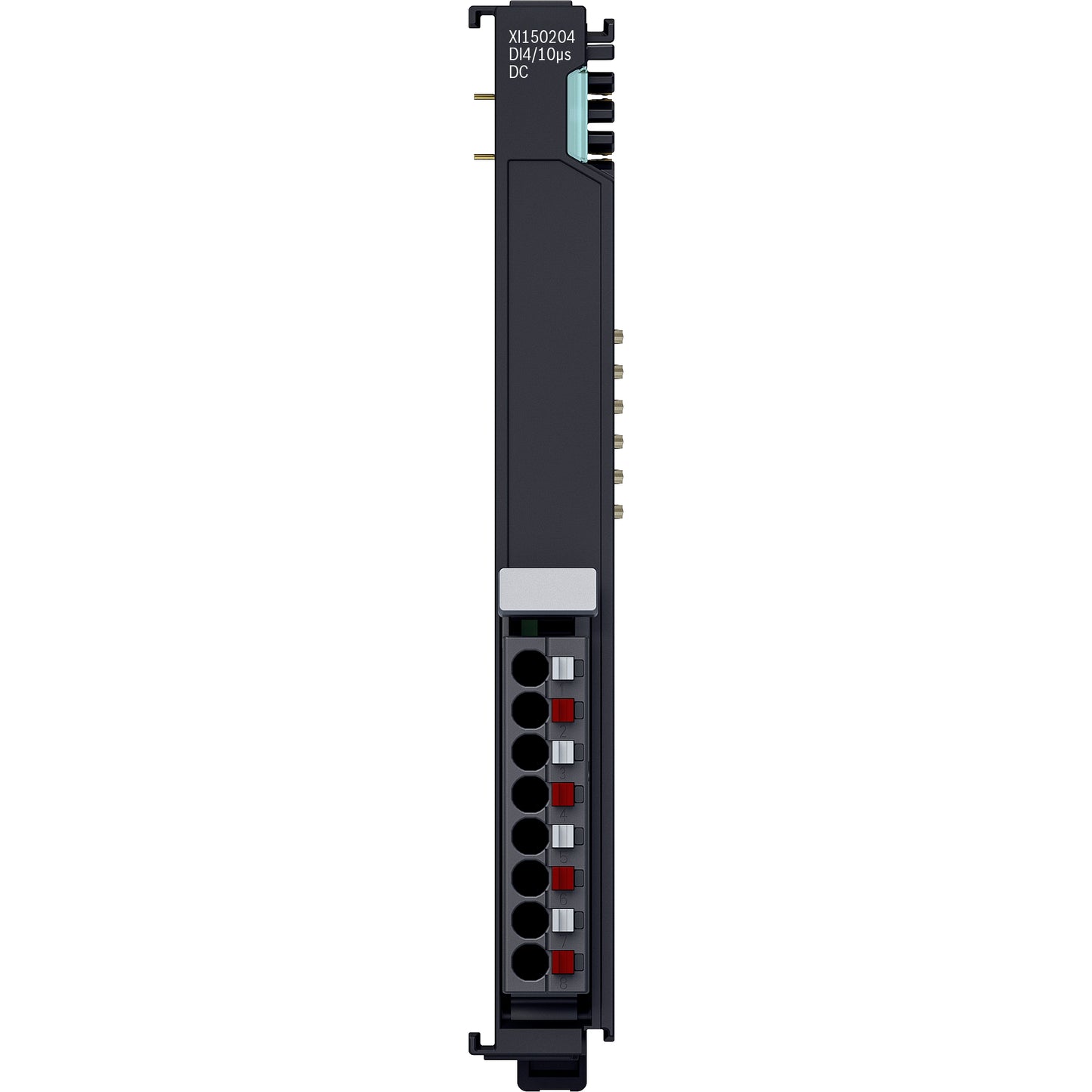

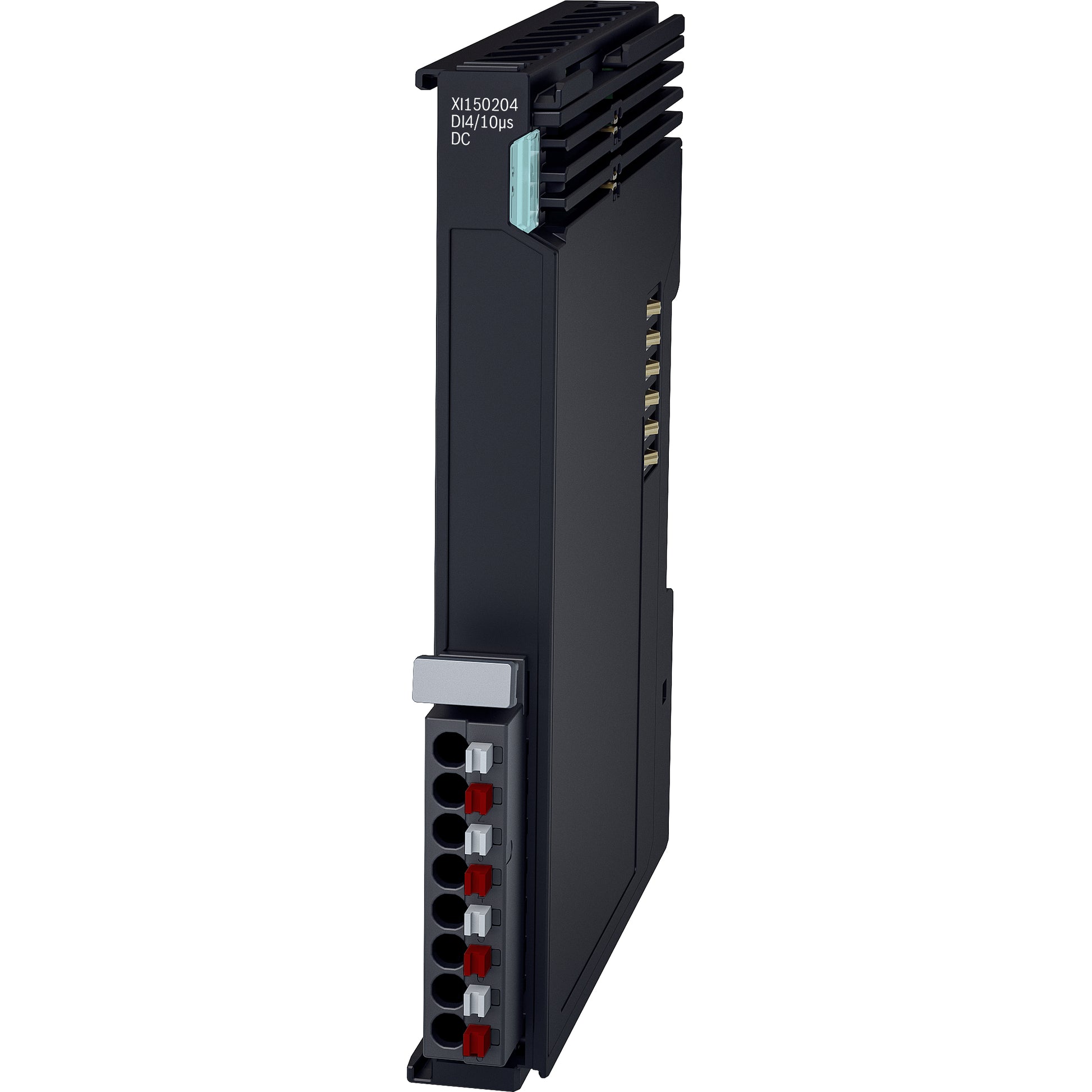

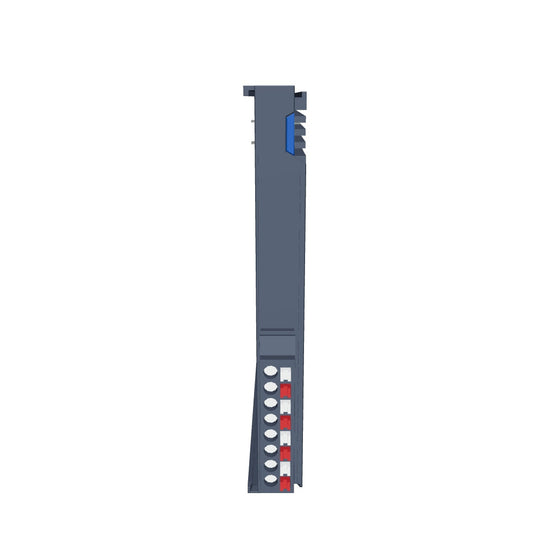

Das digitale Eingangsmodul XI150204 dient zur Erfassung von binären 24-V-Steuersignalen in einer ctrlX I/O-Station. Das Modul ist mit 4 Kanälen in 2-Leitertechnik ausgeführt. Durch den schnellen Eingangsfilter von 10 μs entstehen geringe Verzögerungen bei der Erfassung. Die Erfassung der Eingänge erfolgt DC-synchron. Der Signalzustand wird an der Kanal-LED auf dem abnehmbaren Peripheriestecker angezeigt.
Die Logik- und Peripherieversorgung sowie die EtherCAT-basierende Modulkommunikation werden durch das Modul weitergeleitet.
Für die Integration in das übergeordnete System stehen die entsprechenden ESI-Dateien zur Verfügung.
Technische Daten
Technische Daten
Allgemeine technische Daten
- Anzahl Eingänge: 4
- Anschlussart: Push-in-Klemme
- Anschlusstechnik: 2-Leitertechnik
- Spezifikation: EN 61131-2, Typ 1/3
- Eingangsfilter: 10 μs
- Signalspannung "0": -3 V ... 5 V
- Signalspannung "1": 11 V ... 30 V
- Eingangsstrom: Typisch 2,4 mA
- Max. Ausgangsstrom pro Klemmpunkt UOUT 24 V: 1 A
- Max. Summenstrom UOUT 24 V: 2 A
- Nennspannung (UL / UP): DC 24 V (19,2 V bis 30 V, inklusive Toleranz und Restwelligkeit) PELV/SELV (Sicherheitskleinspannung)
- Stromaufnahme UL: 30 mA
- Stromaufnahme UP: 15 mA + Ausgangsstrom UOUT
- Maximale Leistungsaufnahme des Moduls: 1,4 W
- Bitbreite im Prozessabbild: 1 Byte (4 Bits verwendet)
- Konfiguration: Keine Adress- oder Konfigurationseinstellung erforderlich
- Abmessungen: 12 mm × 105 mm × 99 mm (Breite × Höhe × Tiefe)
- Gewicht: 100 g (Modul inklusive Stecker)
- Potentialtrennung: DC 1200 V UP zu UL, DC 707 V UP/UL zu FE getestet für je 60 s (nicht durch UL evaluiert)
- EMV-Festigkeit: Gemäß EN 61000-6-2 und EN 61000-6-4
- Einbaulage: Senkrecht, auf einer waagrechten Tragschiene
- Kennzeichnung, Zulassungen: CE, UKCA, UL
