Digitales Ein-/Ausgangsmodul XI112108 ctrlX I/O 8-Kanal (24 VDC, 3 ms Filterzeit, 1-Leiter) - R912009441
Digitales Ein-/Ausgangsmodul XI112108 ctrlX I/O 8-Kanal (24 VDC, 3 ms Filterzeit, 1-Leiter) - R912009441
Verfügbarkeit für Abholungen konnte nicht geladen werden

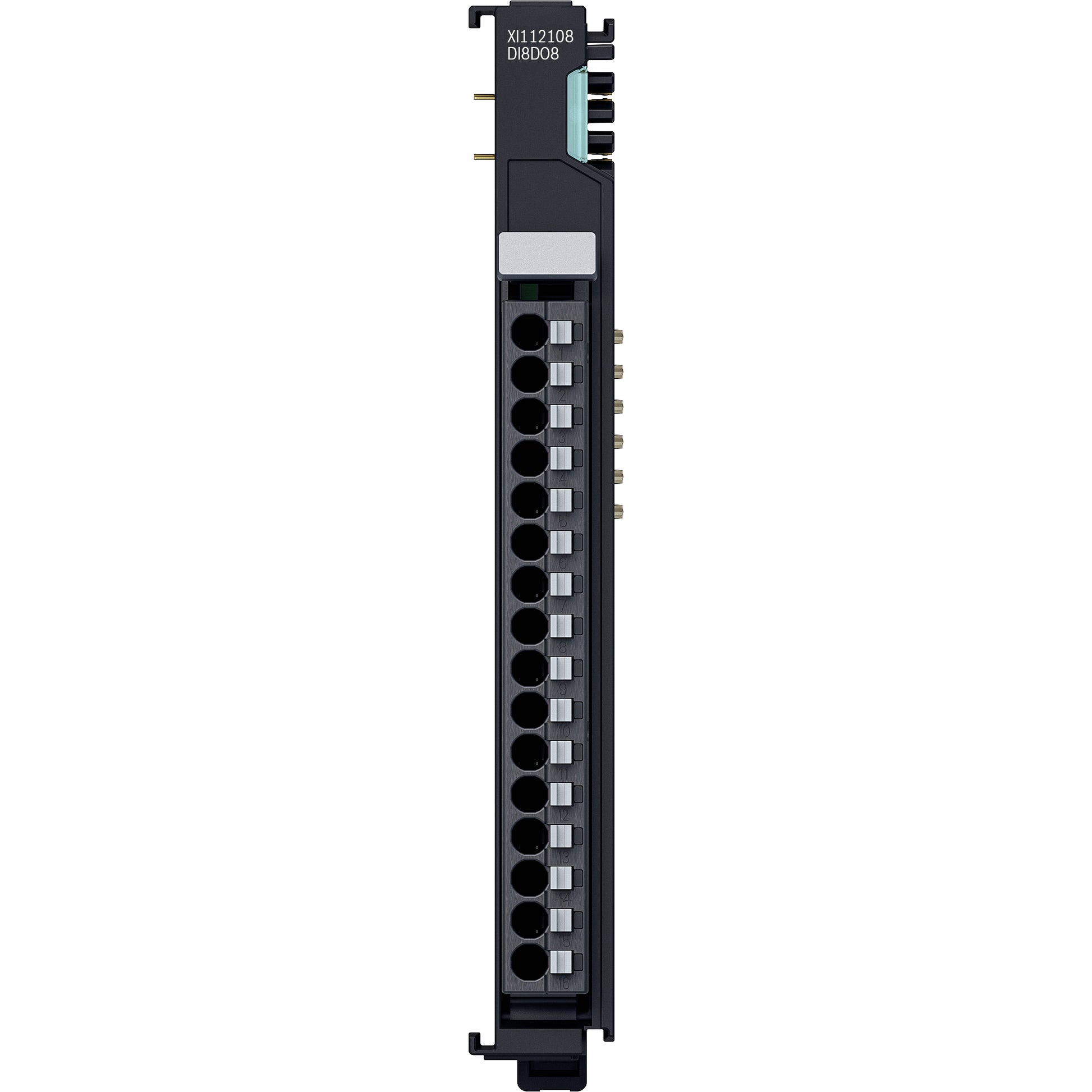

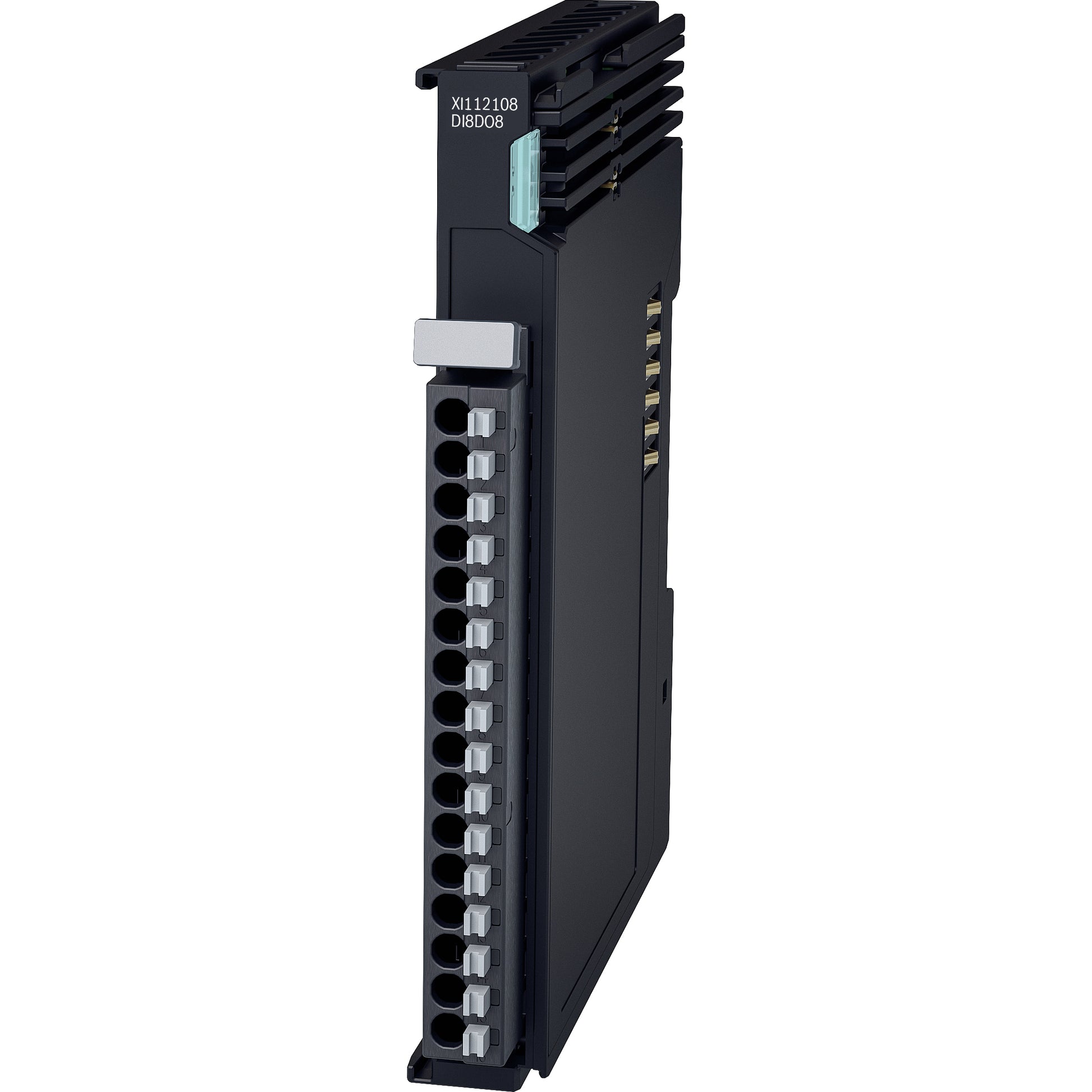

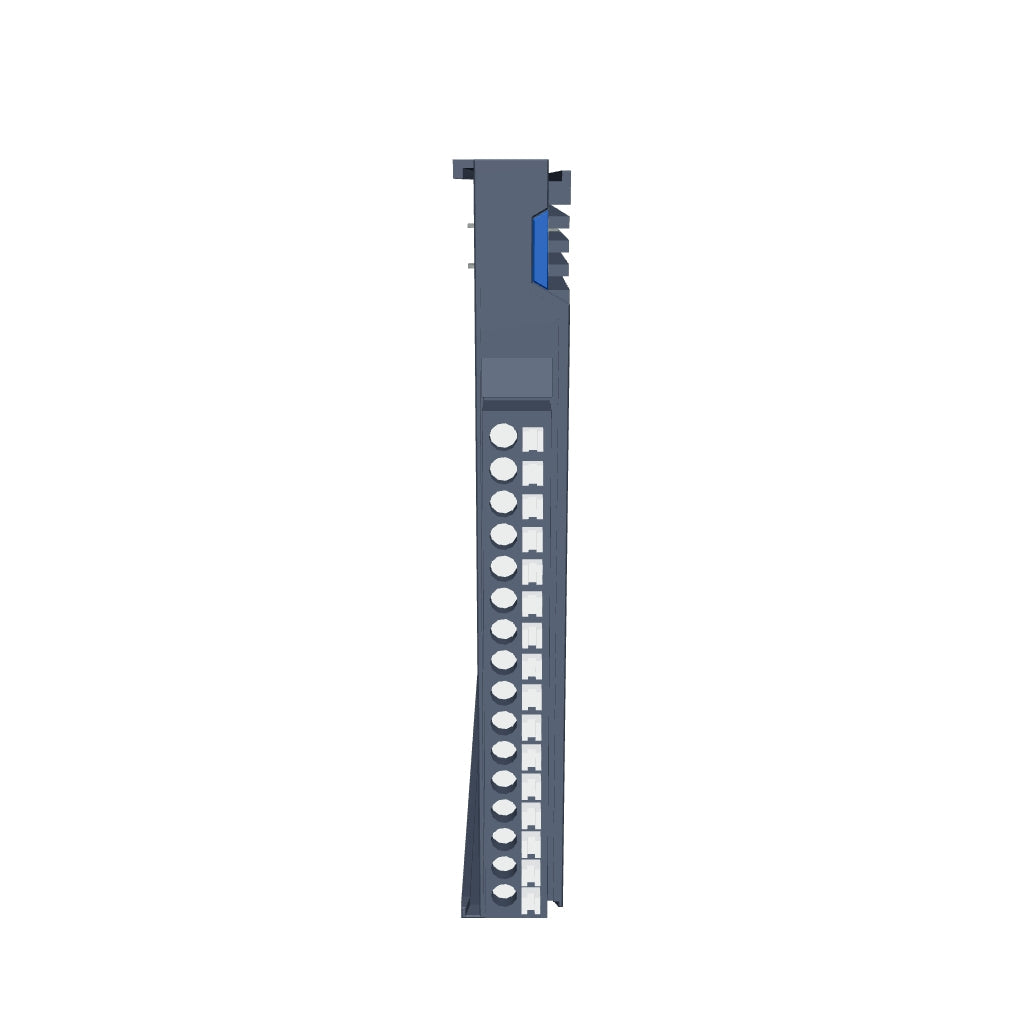

Das digitale Ein- und Ausgangsmodul XI112108 dient zur Erfassung und zur Ausgabe von binären 24-V-Steuersignalen in einer ctrlX I/O-Station. Das Modul ist mit 8 Eingangs- und 8 Ausgangskanälen jeweils in 1-Leitertechnik ausgeführt. Der Signalzustand wird an der Kanal-LED auf dem abnehmbaren Peripheriestecker angezeigt. Die digitalen Ausgänge werden aus der Peripherieversorgungsspannung UP versorgt.
Die Logik- und Peripherieversorgung sowie die EtherCAT-basierende Modulkommunikation werden durch das Modul weitergeleitet.
Für die Integration in das übergeordnete System stehen die entsprechenden ESI-Dateien zur Verfügung.
Technische Daten
Technische Daten
Allgemeine technische Daten
- Anzahl Eingänge: 8
- Anzahl Ausgänge: 8
- Anschlussart: Push-in-Klemme
- Anschlusstechnik: 1-Leitertechnik
- Nennspannung (UL/UP): DC 24 V (19,2 V bis 30 V, inklusive
Toleranz und Restwelligkeit) PELV/SELV (Sicherheitskleinspannung) - Stromaufnahme UL: 30 mA
- Stromaufnahme UP: 48 mA + Last
- Maximale Leistungsaufnahme des Moduls: 1,8 W
- Bitbreite im Prozessabbild: 1 Byte Eingang, 1 Byte Ausgang
- Konfiguration: Keine Adress- oder Konfigurationseinstellung erforderlich
- Abmessungen: 12 mm × 105 mm × 99 mm (Breite × Höhe × Tiefe)
- Gewicht: 100 g (Modul inklusive Stecker)
- Potentialtrennung: 1211 V DC UP zu UL, 707 V DC UP/UL zu FE (nicht durch UL evaluiert)
- EMV-Festigkeit: Gemäß EN 61000-6-2 und EN 61000-6-4
- Einbaulage: Senkrecht, auf einer waagrechten Tragschiene
- Kennzeichnung, Zulassungen: CE, UKCA, UL
Digitale Eingänge
- Spezifikation: EN 61131-2, Typ 1/3
- Eingangsfilter: 3 ms
- Signalspannung "0": -3 V ... 5 V
- Signalspannung "1": 11 V ... 30 V
- Eingangsstrom: Typisch 2,4 mA
Digitale Ausgänge
- Ausgangsstrom maximal: 0,5 A pro Kanal
- Summenstrom der Kanäle: max. 4 A
- Nennlast: Ohmsch, maximal 12 W (48 Ω; bei Nennspannung)
- Minimale Last: 10 kΩ
- Anstiegszeit (TRise): Ohne Last: Auf digitalem Eingang 8,3 µs 8,5 µs bei 240 Ω, 100 mA, Ohmsche Nennlast: 10 µs bei 48 Ω, 500 mA
- Abfallzeit (TFALL): Ohne Last: Auf digitalem Eingang 1,4 ms 50 µs bei 240 Ω, 100 mA, Ohmsche Nennlast: 11 µs bei 48 Ω, 500 mA
- Induktive Abschaltenergie: Maximal 150 mJ pro Kanal
- Verhalten bei Überlast: Kanalgranulares Abschalten mit automatischem Restart
- Rückspeisefestigkeit: Nicht rückspeisefest, externe Vorkehrungen notwendig
