Bosch Rexroth

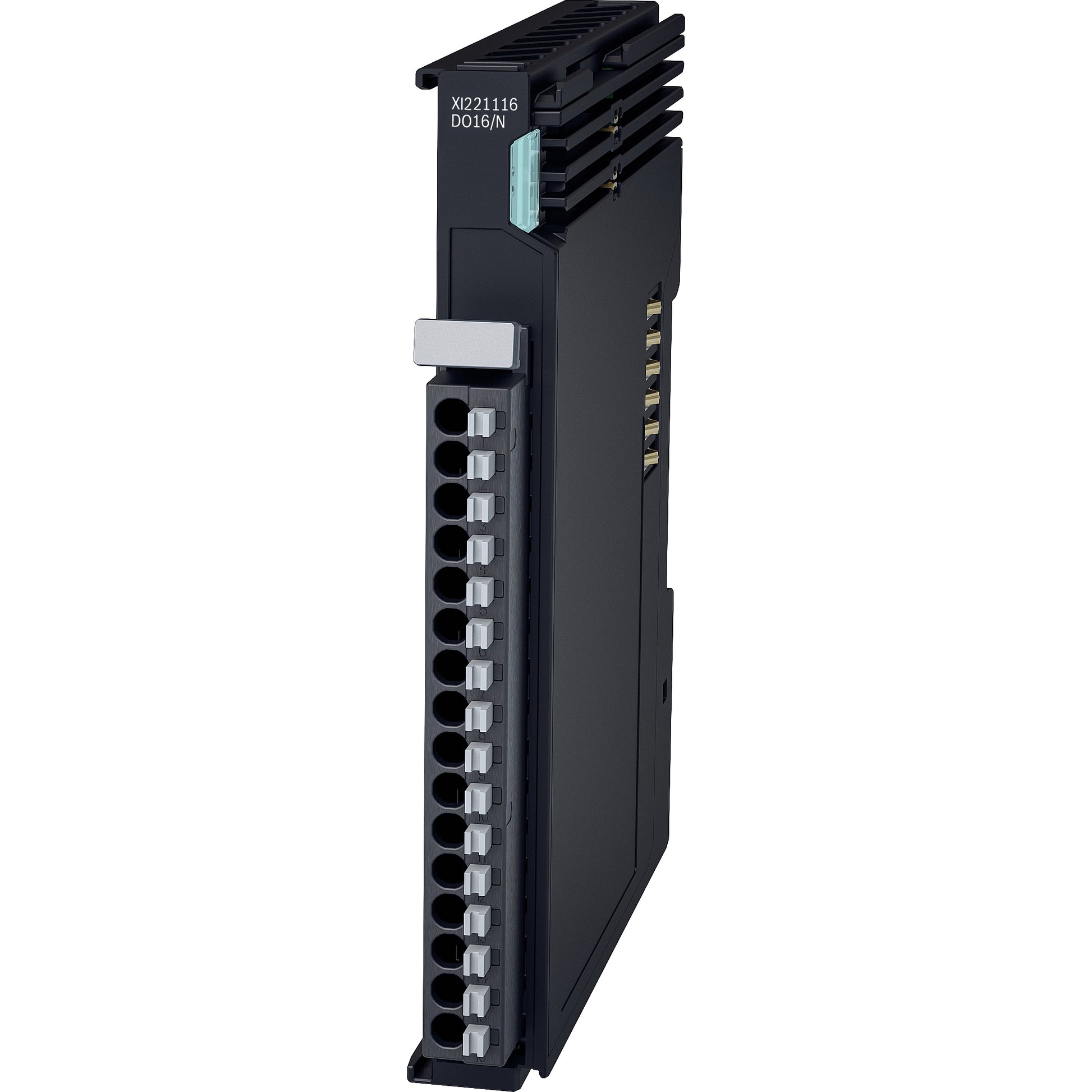

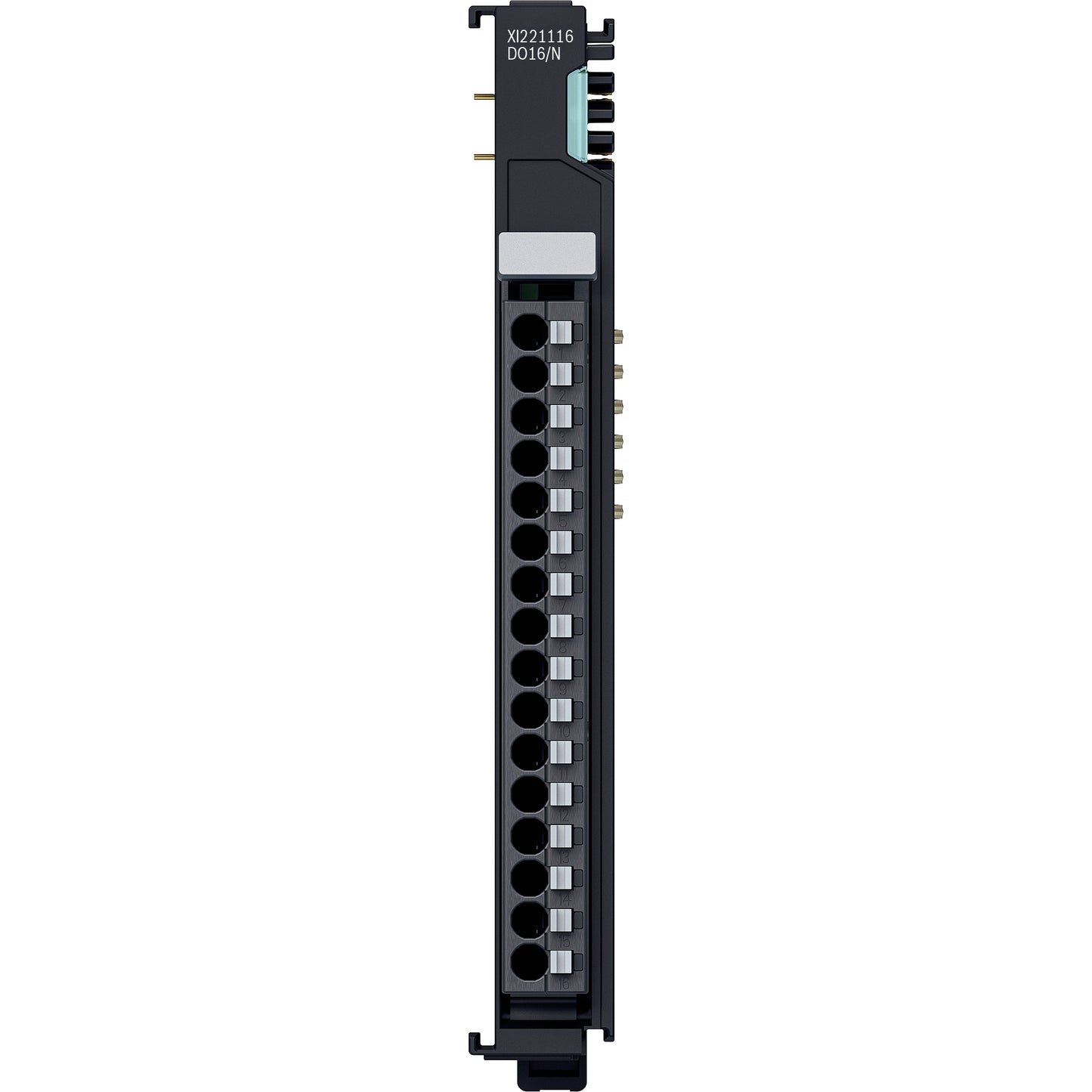

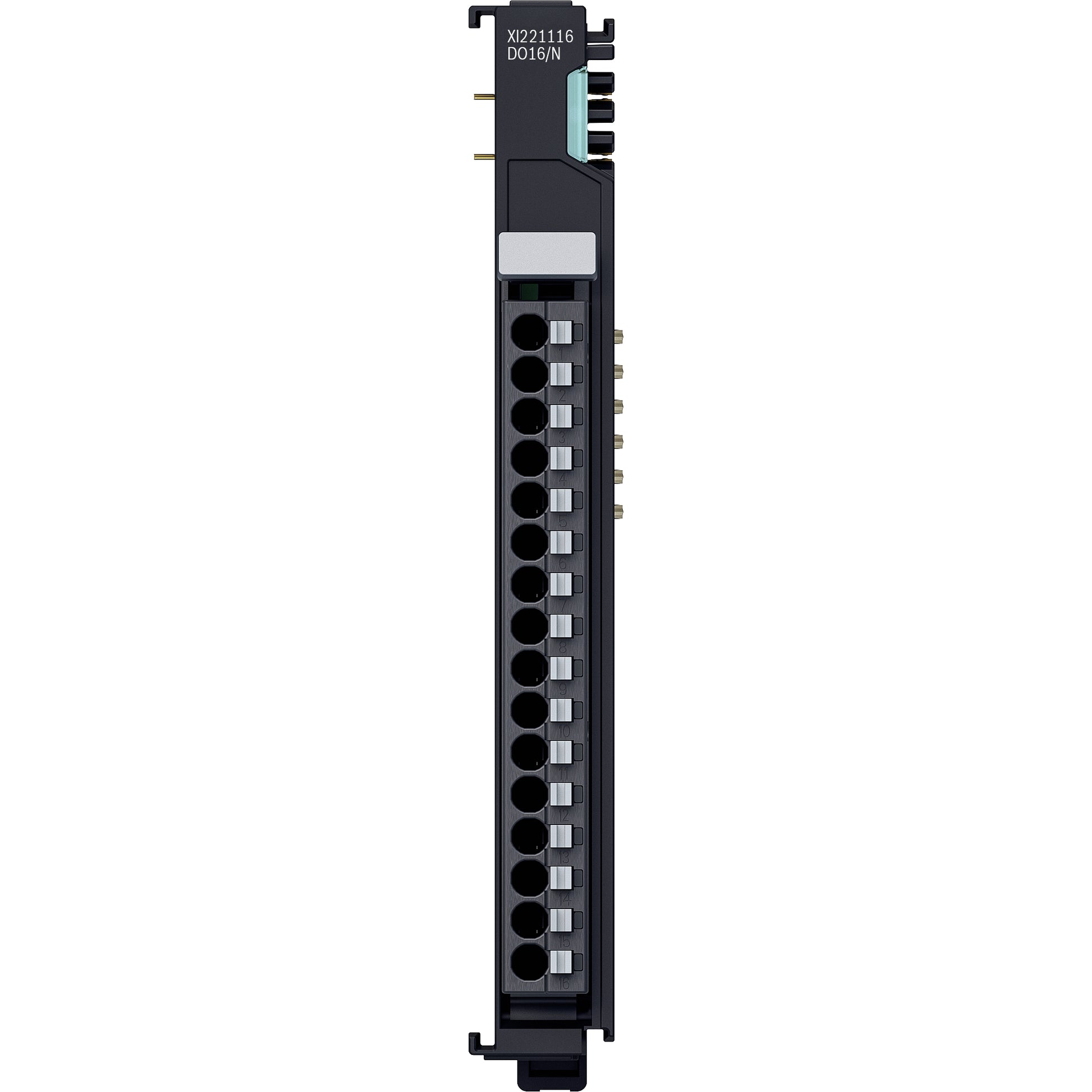

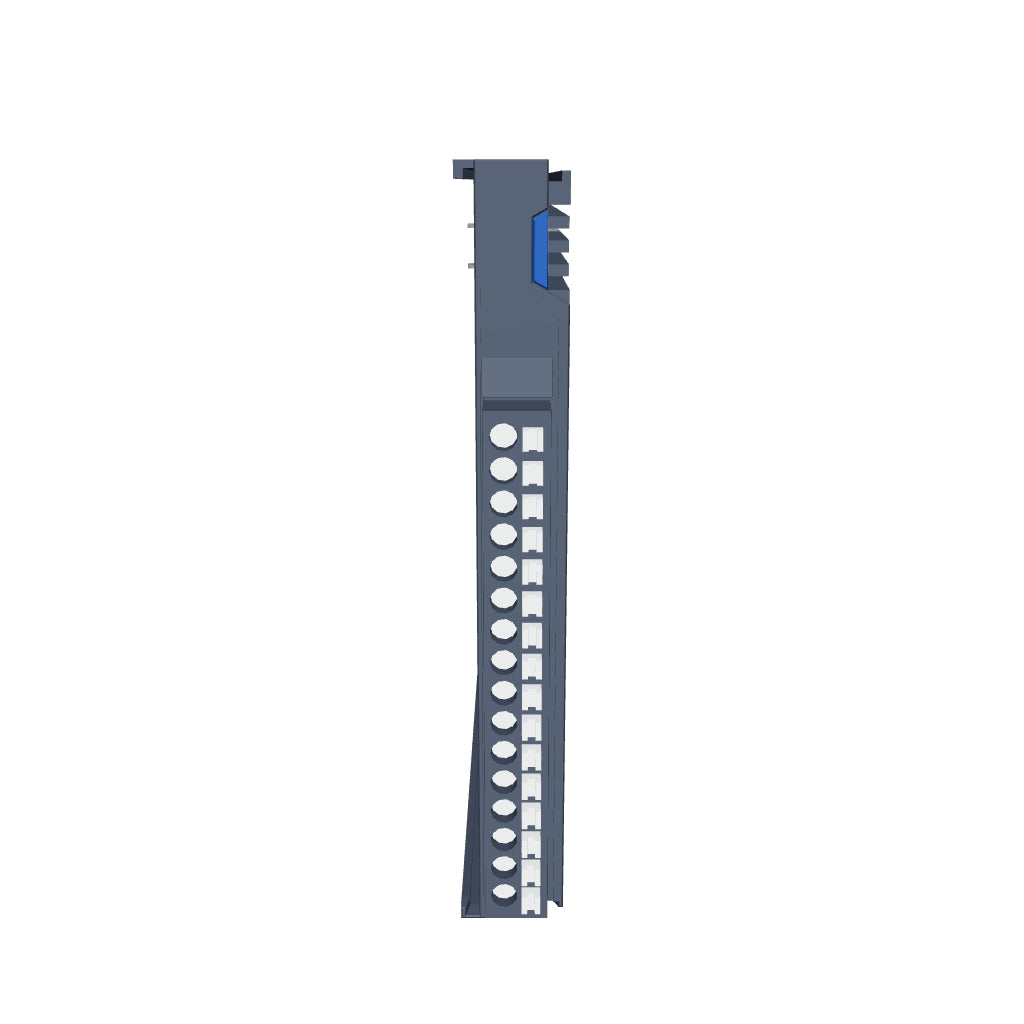

Digitales Ausgangsmodul XI221116 ctrlX I/O 16-Kanal (24 VDC, 0.5 A, 1-Leiter, NPN) - R912009223

Digitales Ausgangsmodul XI221116 ctrlX I/O 16-Kanal (24 VDC, 0.5 A, 1-Leiter, NPN) - R912009223

€127,00 EUR
€127,00 EUR
Sale Ausverkauft
inkl. MwSt. zzgl. Versand
Auf Lager - Lieferzeit 2-5 Werktage*

Das digitale Ausgangsmodul XI221116 dient zur Ausgabe von binären GND-Steuersignalen in einer ctrlX I/O-Station. Das Modul ist mit 16 Kanälen in 1-Leitertechnik ausgeführt. Der Signalzustand wird an der Kanal-LED auf dem abnehmbaren Peripheriestecker angezeigt. Die digitalen Ausgänge werden aus dem Peripherie-GND versorgt.

Die Logik- und Peripherieversorgung sowie die EtherCAT-basierende Modulkommunikation werden durch das Modul weitergeleitet.

Für die Integration in das übergeordnete System stehen die entsprechenden ESI-Dateien zur Verfügung.

Technische Daten

Allgemeine technische Daten

  • Anzahl Ausgänge: 16
  • Anschlussart: Push-in-Klemme
  • Anschlusstechnik: 1-Leitertechnik
  • Ausgangsstrom: maximal 0,5 A pro Kanal
  • Summenstrom der Kanäle: max. 4 A
  • Nennlast: Ohmsch, maximal 12 W (48 Ω; bei Nennspannung)
  • Minimale Last: 10 kΩ
  • Ansteigszeit (TRise): Ohne Last: Auf digitalem Eingang 432 μs 10,2 μs bei 240 Ω, 100 mA, Ohmsche Nennlast: 1,06 μs bei 48 Ω, 500 mA
  • Abfallzeit (TFALL): Ohne Last: Auf digitalem Eingang 0,19 μs 0,2 μs bei 240 Ω, 100 mA, Ohmsche Nennlast: 0,2 μs bei 48 Ω, 500 mA
  • Induktive Abschaltenergie: Maximal 200 mJ
  • Verhalten bei Überlast: Kanalgranulares Abschalten mit automatischem Restart
  • Rückspeisefestigkeit: Nicht rückspeisefest, externe Vorkehrungen notwendig
  • Nennspannung (UL/UP): DC 24 V (19,2 V bis 30 V, inklusive Toleranz und Restwelligkeit) PELV/SELV (Sicherheitskleinspannung)
  • Stromaufnahme UL: 32 mA
  • Stromaufnahme UP: 24 mA + Last
  • Maximale Leistungsaufnahme des Moduls: 2,04 W
  • Bitbreite im Prozessabbild: 2 Byte (16 Bit)
  • Konfiguration: Keine Adress- oder Konfigurationseinstellung erforderlich
  • Abmessungen: 12 mm × 105 mm × 99 mm (Breite × Höhe × Tiefe)
  • Gewicht: 100 g (Modul inklusive Stecker)
  • Potentialtrennung: DC 1211 V UP zu UL, DC 707 V UP/UL zu FE (nicht durch UL evaluiert)
  • EMV-Festigkeit: Gemäß EN 61000-6-2 und EN 61000-6-4
  • Einbaulage: Senkrecht, auf einer waagrechten Tragschiene
  • Kennzeichnung, Zulassungen: CE, UKCA, UL
