Bosch Rexroth

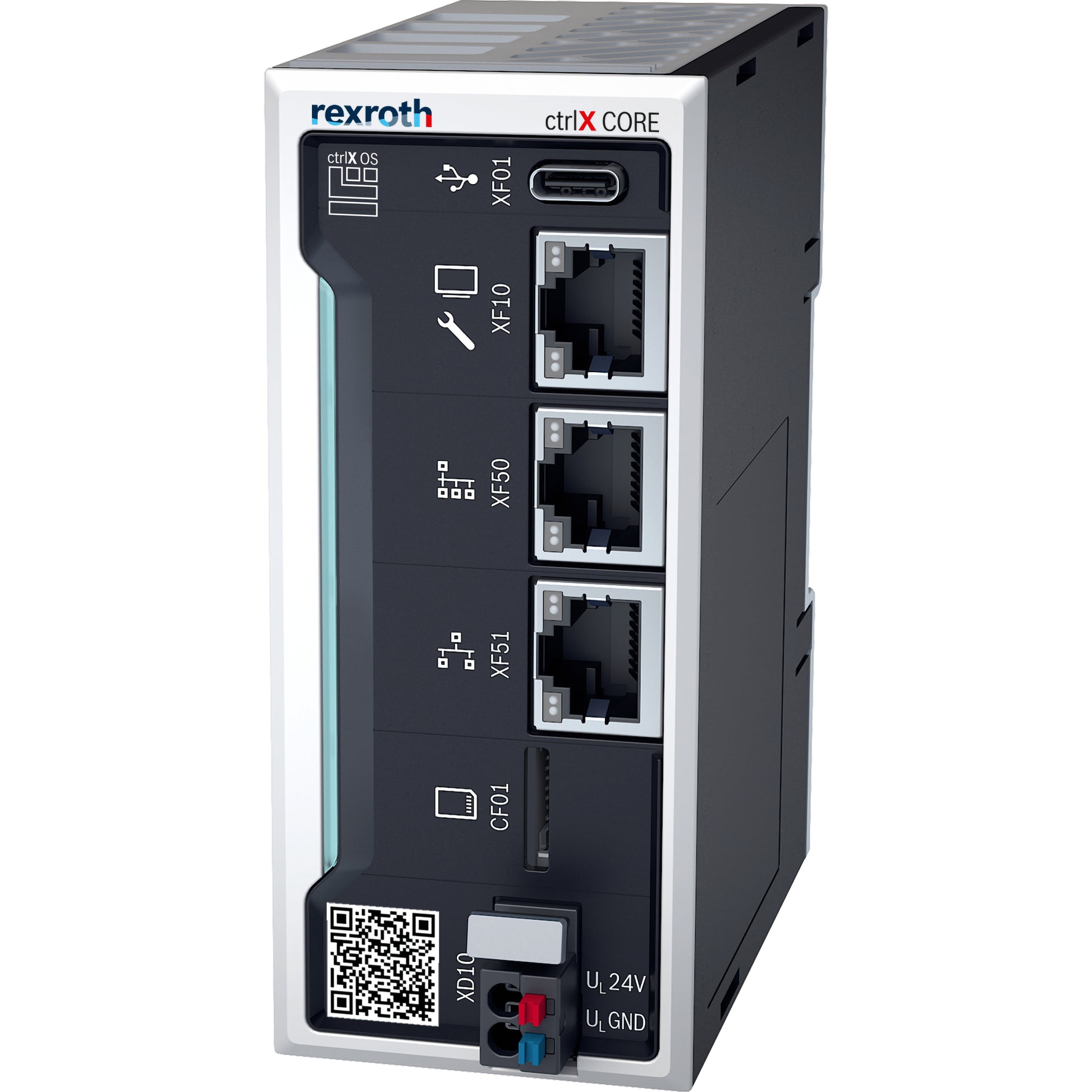

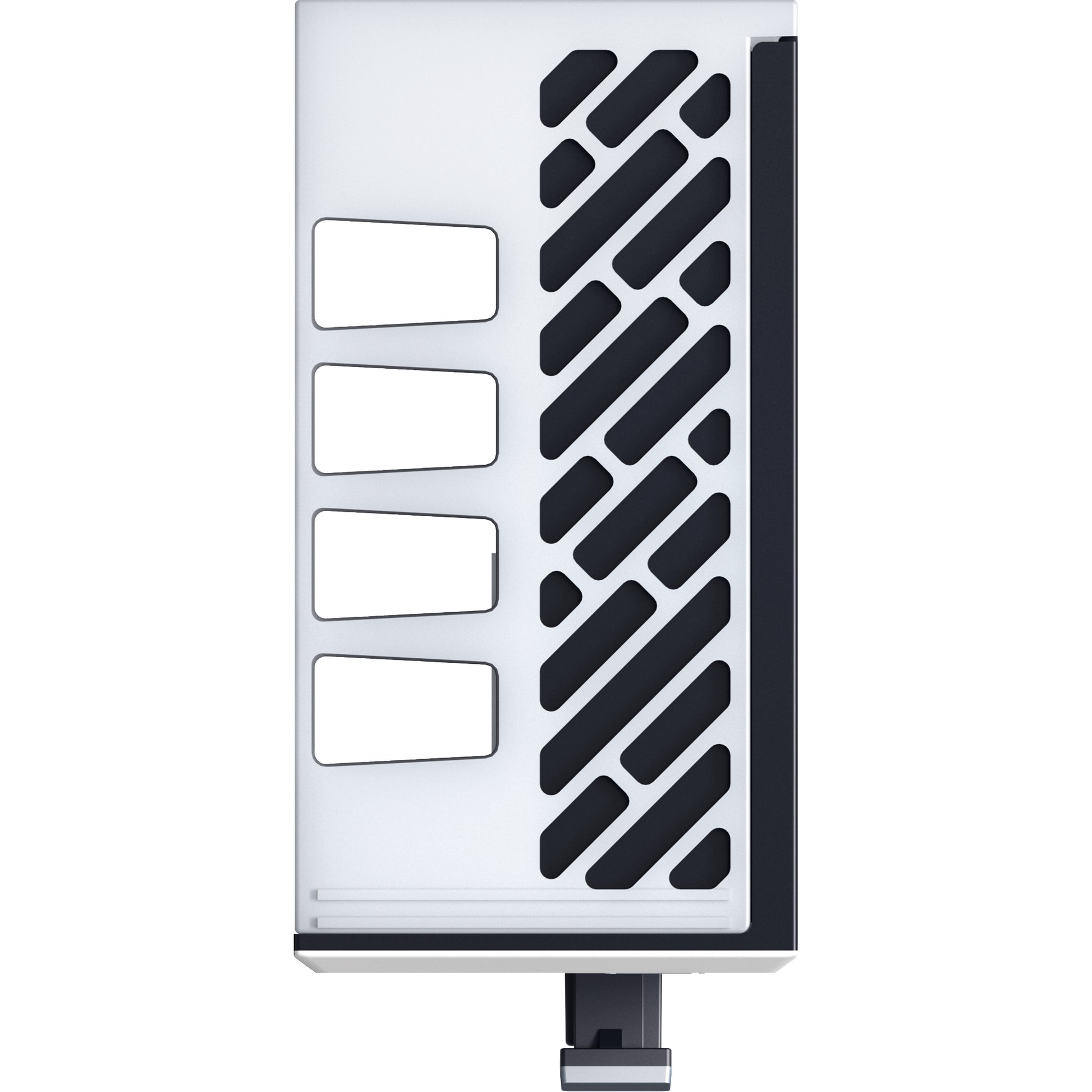

ctrlX CORE X3 - R911410037

ctrlX CORE X3 - R911410037

Listenpreis €699,00 EUR
Listenpreis Verkaufspreis €699,00 EUR
Sale Ausverkauft
inkl. MwSt. zzgl. Versand
Auf Lager - Lieferzeit 2-5 Werktage*

Die industrietaugliche und langzeitverfügbare Steuerungsplattform ctrlX CORE hat ein breites Einsatzspektrum und kann beispielsweise in SPS-Anwendungen im allgemeinen Maschinenbaumarkt über Motion-Anwendungen für simple Handling-Aufgaben sowie als reine offene und industrietaugliche Steuerungsplattform für kundenspezifische Expertisen eingesetzt werden.

Mit zahlreichen Features auf allen Ebenen – vom Design über die Performance bis hin zur Software und Vernetzung, bietet Bosch Rexroth somit weit mehr als nur eine leistungsstarke Steuerung. ctrlX CORE ist die durchgängige, flexible und offene Steuerungsplattform, die jede Fabrik für die Zukunft rüstet.

ctrlX CORE setzt als Standard konsequent auf EtherCAT als Automationsbus und fügt sich nahtlos mit durchgängigem Engineering in das standardisierte Ökosystem ein. Gleichzeitig unterstützt die Plattform alle gängigen Kommunikationsstandards zur Anbindung an die IT Ebene. Das Linux-basierte Betriebssystem ist offen für die Integration aller ctrlX CORE und ctrlX WORKS Engineering-Apps sowie weiterer Partner und kundenspezifischer Apps. Der integrierte ctrlX Data Layer verwaltet die Kommunikation zwischen den Apps in Echt- und Nichtechtzeit.

Mit dem ctrlX Device Portal lassen sich die Steuerungen zentral verwalten und über Fernzugriff warten und updaten. Zertifiziert nach IEC 62443 bindet ctrlX CORE die Maschine dabei sicher an die IT Ebene an.

Technische Daten

Allgemeine technische Daten:

  • Prozessor: Zync Ultrascale+, 64 Bit, 4 × ARM A53
  • Arbeitsspeicher: 2 GB DRAM
  • Interner physikalischer Festspeicher (eMMC): 4 GB
  • Interner remanenter Festspeicher (NVRAM): 128 kB

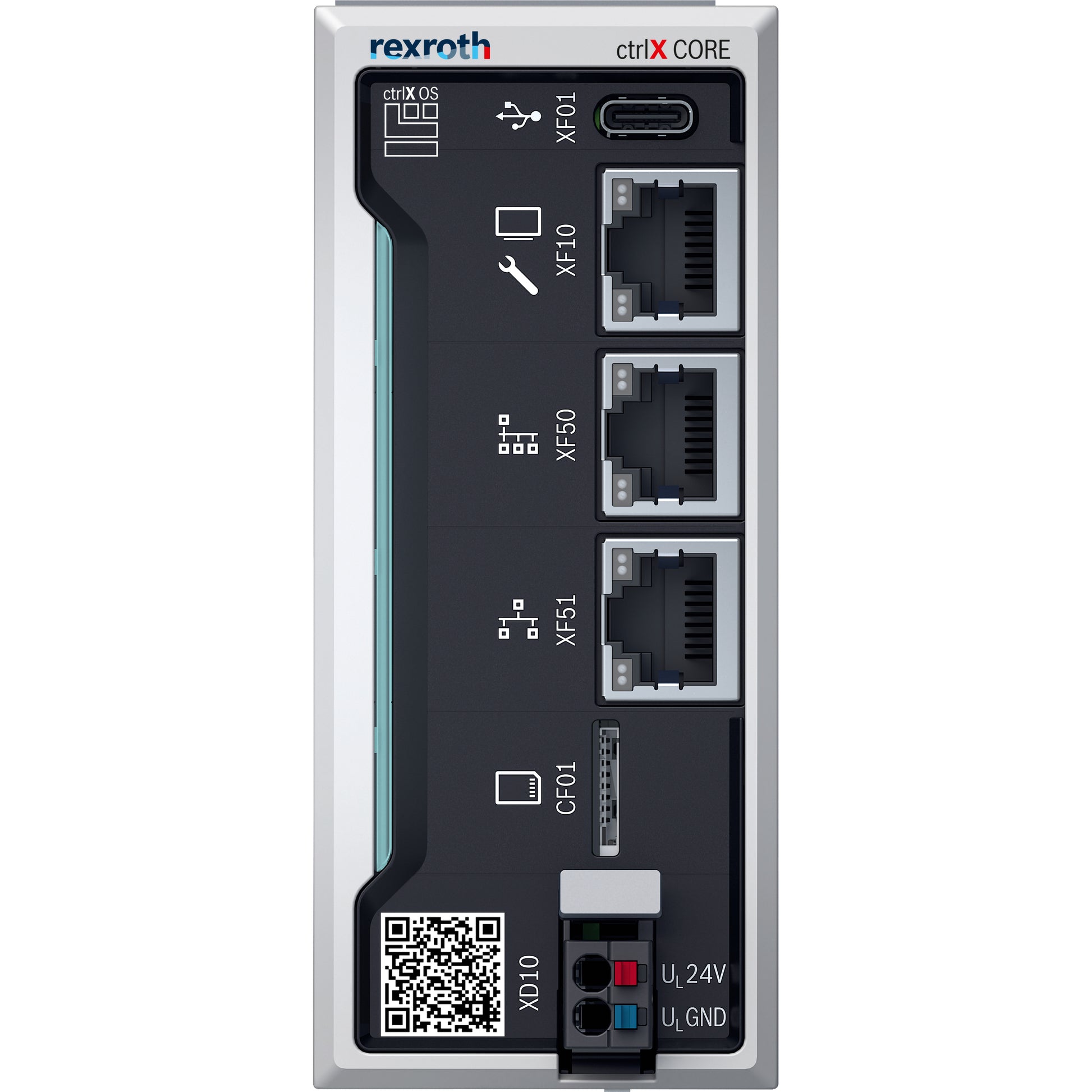

  • Kommunikationsschnittstellen RJ-45: 3 × Ethernet-Anschluss (10 Mbit, 100 Mbit, 1 Gbit)
  • USB: 1 × USB-Host, TYP C (USB2.0), maximale Kabellänge 3 m
  • SD-Karte Slot für SD-Karte
  • Batterie: CR1025
  • Gewicht: 370 g

Elektrische Kennwerte:

  • Nennspannung an UL: DC 24 V SELV/PELV
  • Maximal zulässiger Spannungsbereich der Versorgungsspannung UL: DC 18 V bis DC 31,2 V (ink. aller Toleranzen, inkl. Welligkeit)
  • Stromaufnahme der Steuerung aus UL bei Nennspannung 24 V: 320 mA
  • Leistungsaufnahme der Steuerung aus UL bei Nennspannung 24 V: 7,68 W
  • Verpolschutz der Versorgungsspannung UL: Vorhanden
  • Absicherung UL: Intern mit eFuse, 1,5 A
  • Überspannungsschutz UL: Vorhanden, bei Überspannung kann die Schmelzsicherung auslösen
  • Transientenschutz UL: Vorhanden, Suppressordioden, Impulsbelastung bis 1500 W
  • Spannungseinbrüche an Stromversorgungsschnittstellen: PS1 < 1 ms, Bewertungskriterium A, nicht durch UL evaluiert
  • Potenzialtrennung: DC 707 V
  • 24-V-Versorgung (UL/UL GND) zur Funktionserde: nicht durch UL evaluiert
  • 24-V-Versorgungsspannung (UL/UL GND) zu XF10, XF50, XF51: DC 1200 V, nicht durch UL evaluiert
