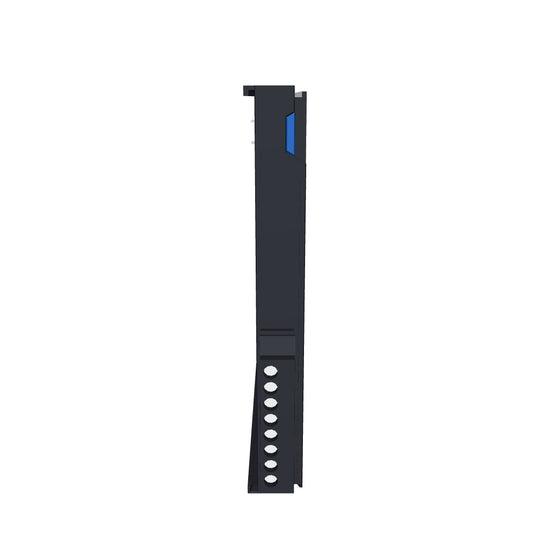

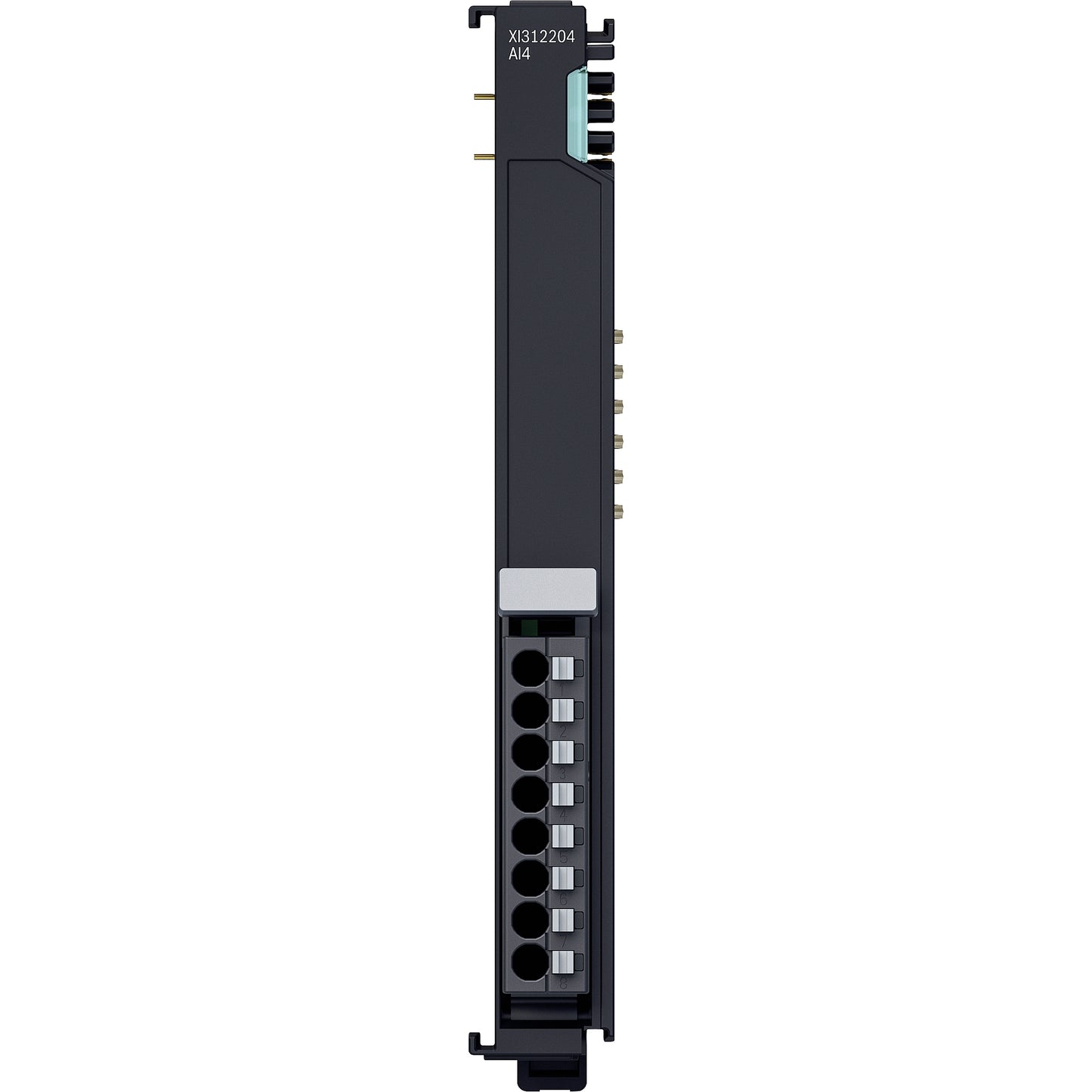

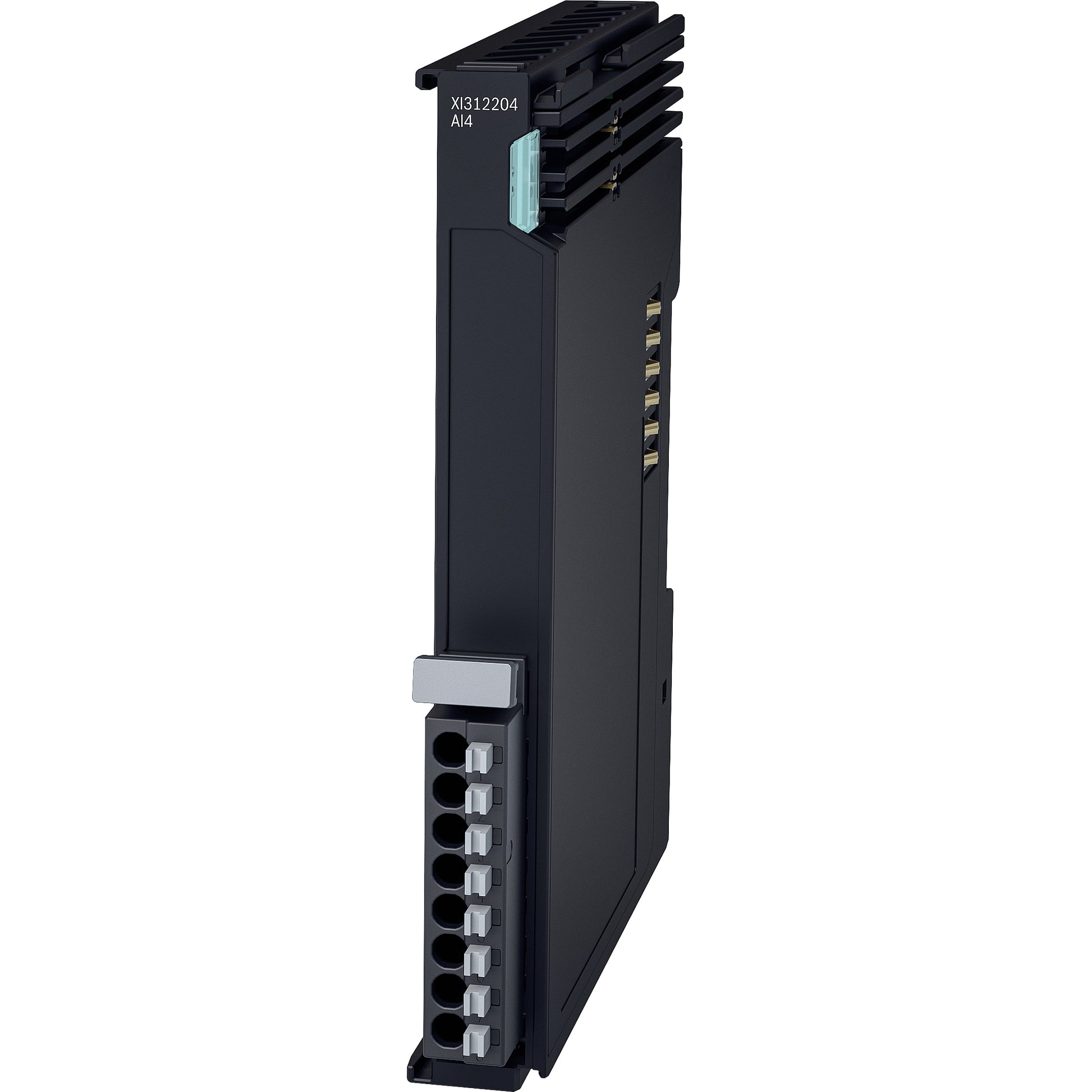

Analoges Eingangsmodul XI312204 ctrlX I/O 4-Kanal (0 bis +10 V, 16 bit, Differenzeingänge) - R911406105

Analoges Eingangsmodul XI312204 ctrlX I/O 4-Kanal (0 bis +10 V, 16 bit, Differenzeingänge) - R911406105

Listenpreis €334,00 EUR
Listenpreis Verkaufspreis €334,00 EUR
Sale Ausverkauft
inkl. MwSt. zzgl. Versand
Auf Lager - Lieferzeit 2-5 Werktage*

Die analoge Eingangsklemme XI312204 verarbeitet Signale im Bereich von 0 bis 10 V in einer ctrlX I/O-Station. Das Eingangssignal wird mit einer Auflösung von 16 Bit digitalisiert und galvanisch getrennt an die Systemebene übertragen. Die 4 Eingangskanäle sind Differenzeingänge. Fehlerzustände werden an der Kanal-LED auf dem abnehmbaren Peripheriestecker angezeigt und über den Lokalbus zur Steuerung weitergeleitet.

Die Logik- und Peripheriespannungsversorgung sowie die EtherCAT-basierende Modulkommunikation werden durch das Modul weitergeleitet.

Für die Integration in das übergeordnete System stehen die entsprechenden ESI-Dateien zur Verfügung. Die ESI-Dateien findest du hier.

Technische Daten

Allgemeine technische Daten:

  • Anzahl der Eingänge: 4
  • Anschlussart: Push-in-Klemme
  • Anschlusstechnik: 2-Leiter, geschirmt, paarig verdrillt
  • Signalart: Differentiell
  • Eingangssignal: 0 V bis 10 V
  • Eingangswiderstand: >250 kΩ
  • Grenzfrequenz Eingangsfilter: 12,8 kHz
  • Wandlungszeit: 100 μs
  • Auflösung D/A: 16 Bit inkl. Vorzeichen
  • Genauigkeit: Typ. ±0,1% vom Messbereichs-Endwert (MBE), Max ±0,3% vom MBE
  • Überlastschutz: Nein, max. DC 30 V
  • Common Mode: Max ±35 V gegenüber UPGND
  • Spannungsversorgung: UP über die Rangierkontakte
  • Nennspannung (UL / UP): DC 24 V (19,2 V bis 30 V, inklusive Toleranz und Restwelligkeit) PELV/SELV (Sicherheitskleinspannung)
  • Stromaufnahme UL: 40 mA
  • Stromaufnahme UP: 20 mA
  • Maximale Leistungsaufnahme des Moduls: 1,5 W
  • Bitbreite Eingangsdaten im Prozessdatenabbild
    (inklusive Füllbits): 18 Byte in Standard-Darstellung, 12 Byte in Darstellung „compact“ (kanalgranular einstellbar)
  • Parametrierung: Über ctrlX Works (Startparameter)
  • Konfiguration: Keine Adress- oder Konfigurationseinstellung erforderlich
  • Abmessungen: 12 mm × 105 mm × 99 mm (Breite × Höhe × Tiefe)
  • Gewicht: 95 g (Modul inklusive Stecker)
  • Potentialtrennung: DC 1211 V UP zu UL, DC 707 V UP/UL zu FE (nicht durch UL evaluiert)
  • EMV-Festigkeit: Gemäß EN 61000-6-2 und EN 61000-6-4
  • Einbaulage: Senkrecht, auf einer waagerechten Tragschiene
  • Kennzeichnung, Zulassungen: CE, UKCA, UL (⮫ File Nr. E210730)
