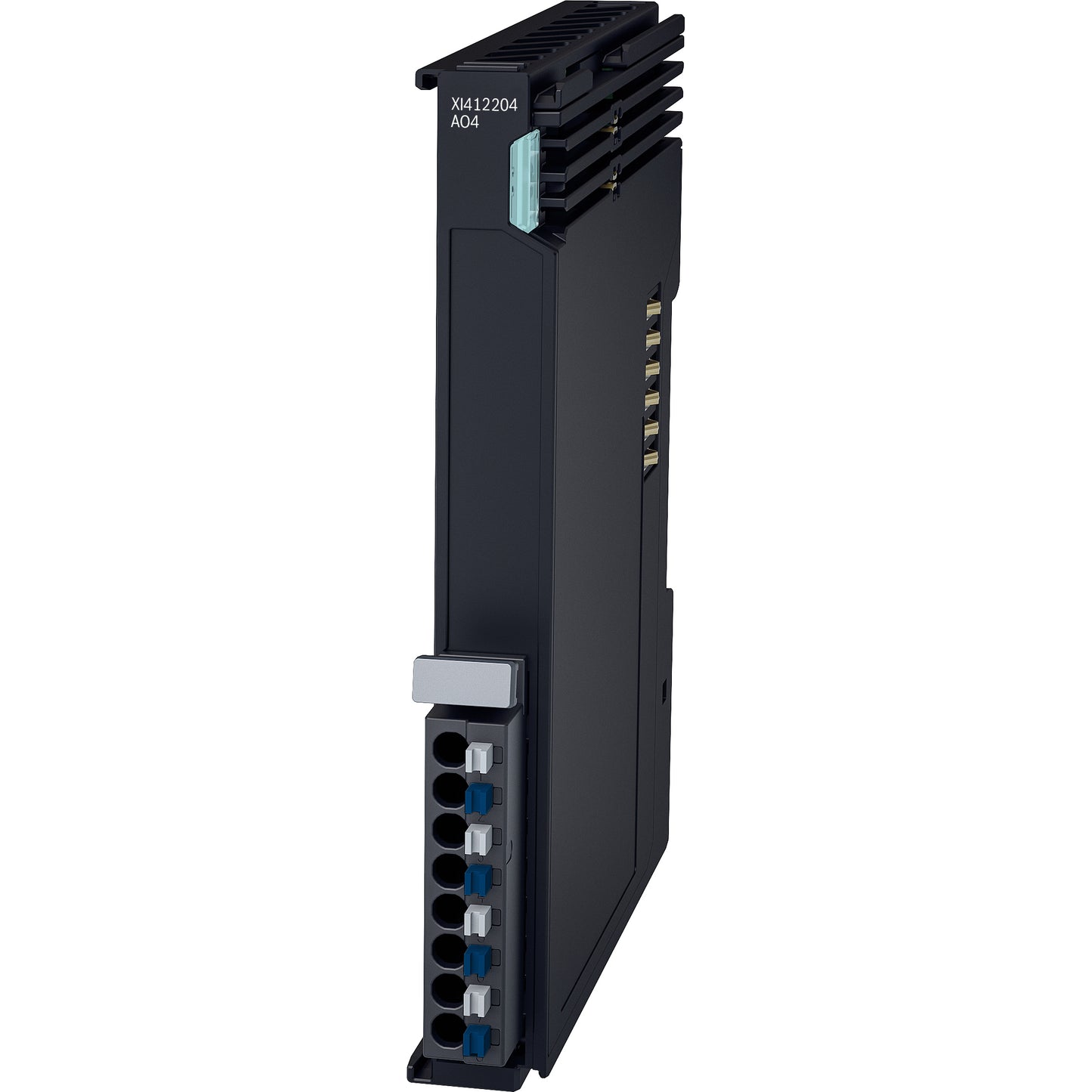

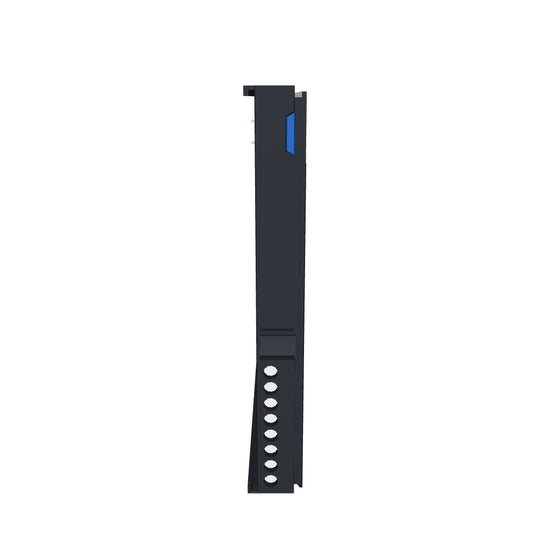

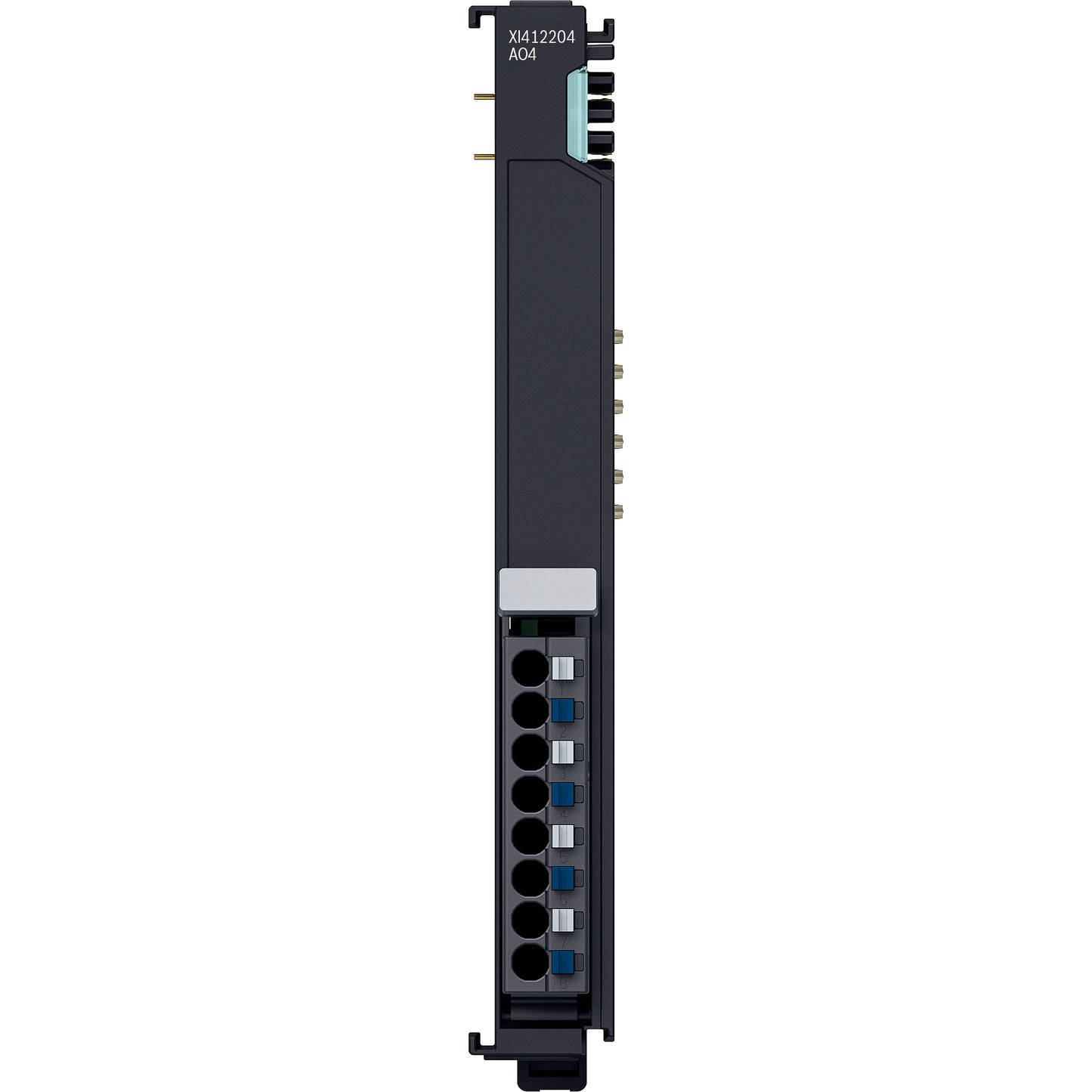

Analoges Ausgangsmodul XI412204 ctrlX I/O 4-Kanal (0 bis 10 V, 16 bit) - R911406116

Die analoge Ausgangsklemme XI412204 erzeugt Ausgangssignale im Bereich von 0 bis 10 V in einer ctrlX I/O Station. Das Ausgangssignal wird galvanisch getrennt von der Systemebene mit einer Auflösung von 16 Bit ausgegeben. Die 4 Ausgangskanäle besitzen ein gemeinsames Massepotenzial. Die Ausgangsstufen werden durch die 24-V-Versorgung aus U_P gespeist. Die Logik- und Peripheriespannungsversorgung sowie die EtherCAT basierende Modulkommunikation werden durch das Modul weitergeleitet.

Für die Integration in das übergeordnete System stehen die entsprechenden ESI-Dateien zur Verfügung. Die ESI-Dateien findest du hier.
